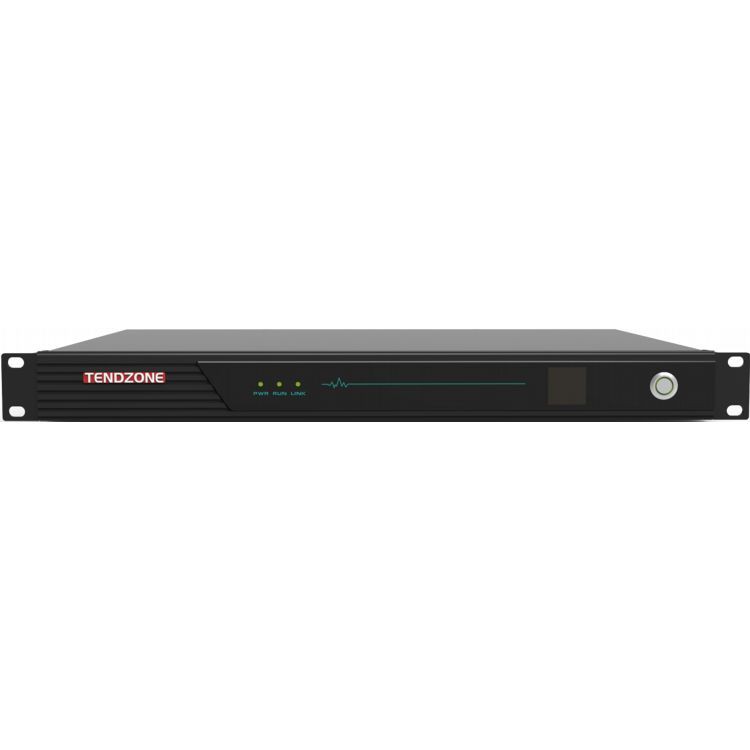

CLIMBER-1008 Ülevaade

CLIMBER-1008 on Tendzone'i poolt välja töötatud uusim 9-in{2}} multifunktsionaalne terminali host, mis kasutab integreeritud tootearenduse aastatepikkust kogemust. CLIMBER-1008 hõlmab laia valikut funktsioone, sealhulgas: väliskeskkonna juhtimine, videomaatrikslülitus, heliprotsessor, võimsusvõimendi, PoE-lüliti, kaugvideokonverentsid, kohalik salvestamine ja ringhääling, tsentraliseeritud puutejuhtimine, hajutatud süsteemi sisend- ja väljundkoodekid ,IPC Access jne. Need funktsioonid muudavad CLIMBERi-1008 ideaalseks lahenduseks multimeedia konverentsiruumide, nutikate klassiruumide, loengusaalide ja multifunktsionaalsete ruumide jaoks. See toetab erinevaid tööstsenaariume, võimaldades kasutajatel korraldada kohalikke koosolekuid, kaugkonverentse, otseülekandeid, koolitusi, juhendamist ja õpetamist.

CLIMBER-1008 võib töötada võrgus sõltumatult, liidestades nutikalt paljude heli- ja videomultimeediumi välisseadmete ning keskkonnajuhtimisseadmetega. See disain mitte ainult ei säästa seadmeruumi, vaid pakub kasutajatele ka mitmesuguseid mugavaid ja intuitiivseid tööliideseid.

Seeria CLIMBER-1008 toiteallikaks on uue põlvkonna meediumitöötluskiibid, mis täiustavad oluliselt töötlemisvõimalusi, toetades H.265 4K@60 videokoodekeid. See edasiminek tagab parema pildi- ja helikvaliteedi, pakkudes kasutajatele kõrglahutusega kogemust.

Omadused

Nutikas tsentraliseeritud juhtimine:

Integreeritud kontrolli multimeediumiseadmete kaudu konverentsi tahvelarvuti, et saavutada oma heli-ja video-, videokonverentsid, salvestamine ja ringhääling, kolmanda osapoole välisseadmete ühtne haldamine;
Tavaliste keskjuhtimisliidestega, nagu RS232/485/IR/IO/RELAY.
Toetab Zigbee IoT protokolli juhtimist.
Toetab kahesuunalist juhtimist ühe jadalingi kaudu.
Ühendab juhtmega juhtimise juhtmevaba IoT juhtimisega, et vältida häireid ja kilbist lahtiühendamist.

Kõrglahutus4K videomaatriks

4 in 2 out 4K60 HD sujuv lülitusvideomaatriks
Toetage mitmesuguseid stseenirakendusi, näiteks: multimeedia konverentsiruum, multimeedia klassiruum ja muud stseenid,
toetavad kohalikku tsentraliseeritud juhtimist, kuvarit, heli tugevdamist ja muid vajadusi
Toetab multimeedia teabe hajutatud interaktiivse süsteemi platvormi (MIDIS) kodektehnoloogiat ja seda kasutatakse hajutatud ühe sisend-/väljundliidese masinana;

Digitaalne heliprotsessor

8-sisene-4-väljas täisfunktsionaalne heliliides, sisseehitatud võrguheli ja HDMI-heli,
Sisseehitatud 5A helialgoritm, mis kõrvaldab tõhusalt järelkaja ja müra klassiruumis.
Sisseehitatud digitaalne võimendi nimivõimsusega 2*100W.

Videokonverents:

Videokonverentsi terminal kohaliku salvestuse ja taasesituse funktsiooniga
Toetab kaug-interaktiivseid SIP-kõnesid, mis vastavad kaugheli ja video kahesuunalise suhtluse nõuetele
valikuline sisseehitatud mitme osapoole interaktiivne autoriseerimine, toetab juurdepääsu standardprotokollile kolmanda osapoole videokonverentsiplatvormile;

POE võrgulüliti:

Toetage IPC toiteallikat, pilti ja üherealist juhtimist,
toetada TCP/UDP võrgujuhtimise kolmanda osapoole seadmeid,
oskab pakkuda API liidese dokumente;

Kohalik salvestamine ja taasesitus:

Toetab 4–6 kohaliku videovoo salvestamist, koosolekute salvestamist ja videosalvestust.

Sisend/väljundliides:

toetada juurdepääsu multimeedia hajutatud interaktiivsele süsteemile hajutatud ajastamise käsu jaoks;

IPC juurdepääs:

Toetage 12 IPC videojuurdepääsu ning kohalikku väljundit, salvestamist jne.

Stabiilneja usaldusväärne

Kasutatakse manustatud Linuxi süsteemi, mis ei sisalda viiruseid.
Host võtab vastu kandjataseme struktuuri, toode on stabiilne ja usaldusväärne, sobib 7 * 24-tunniseks tööks.
Seadet saab paigaldada 1U kappi või iseseisvalt. Ekraanile kuvatakse esipaneelil olev LCD
Kaks toitelülitit, üks kõva toitelüliti ja üks pehme toitelüliti, võivad töötada koos, et võimaldada seadmel lülituda oote- või unerežiimi olekusse.

Tagapaneeli pilt:

(1) Hosti toiteallikas ( 2 ) Hosti toitelüliti ( 3 ) Gigabit Etherneti porti * 6 (neist 4 on POE) (4) IR infrapunaliides * 2 (5) RS-232/485 liides * {{ 10}} RS232/485 silumine * 1 (6) R RELAY juhtport * 2 (pinge ja vool: 12V/mitte üle 1A ) ( 7 ) I/O liides*2 (pinge ja vool: 12V/mitte rohkem kui 1A) ( 8 ) A-tüüpi USB *2, USB-tüüpi B*1 (9) HDMI-väljundport*2 (10) HDMI sisendport *4 ( 11 ) Võimendi klemmid * 2 paari ( 12 ) L/R Phoenixi liidese stereoväljund * 2 (13) MIC/LINE sisend port * 8

Kuum tags: üheksa-ühes integreeritud protsessor, Hiina üheksa-ühes integreeritud protsessori tootjad, tarnijad, tehas

SPETSIFIKATSIOONID

projekt	RONIJA-1008
Turvaline ja stabiilne	Võttes kasutusele tööstusliku taseme süsteemiarhitektuur, mis on välja töötatud LINUX-süsteemi baasil, viirusevaba
Andmeliides	2 USB-tüüpi A, 1 USB-tüüpi B
Võrgukaamera	12 kohtvõrgu kaamerat, 4 võrgu edastamist
Videokodek	Toetab kuni 4K60 video kodeerimist ja dekodeerimist; toetab kuni 4 kanalit 1080P60 kodeeringut ja kuni 4 kanalit 1080P@60 dekodeerimist; või 8 kanalit 1080P@30 kodeeringuga ja 8 kanalit 1080P@30 dekodeerimisega;
Audio- ja videoprotokoll	Heli toetab G.711, G.722, G722.1, G722.1C, AAC ja toetab helikoodivoogude dekodeerimist Video toetab H.264HP , MP, BP, H265MP
Kuva terminal	Sisseehitatud video jagamise funktsioon, mis võimaldab teostada ühe ekraani/pilt-pildis/pilt-välja-pildi sünteesi, subtiitrite ülekatte, terminali nime ülekatte ja jaama logo kuvamist ühe, kahe, kolme, nelja, viie, kuue, seitse, kaheksa, üheksa, kümme, kolmteist ja kuusteist jagatud ekraani
juhtpaneel	Toetab mitmesuguseid juhtpaneele, valikuline 10.{1}}tolline juhtmega Androidi puuteekraan (standardne ilma seinakinnituseta, POE-tugi puudub), 10.1-tolline võrgu PoE lauaarvuti puuteekraan, 10.{{5} }}tolline võrgu PoE seinale kinnitatav puuteekraan (standardvarustuses seinale kinnitatava põhjakarbiga)
Kodeki kiirus	Maksimaalselt 16 kanalit 1080P kodekit, 512Kbps ~ 16Mbps kanali kohta
Helisisend	8-poolne Phoenixi terminali sisend (toetab 48 V fantoomtoite MIC sisendit või lineaarset sisendit) , 4- viis HDMI sisseehitatud helisisend
Heliväljund	4-väljundheli väljund (või 2 paari L/R Phoenixi terminali stereoväljundit), 2-tee 100 W@8 oomi digitaalvõimendi väljund (või 2-tee 150 W@4 oomi digitaalne võimendi väljund) , 2-HDMI sisseehitatud heliväljund ; toetab helitugevuse reguleerimist, heli toetab sünkroonimist ja segamist
Video sisend	4 HDMI sisendliidest, 16 IP võrgukaamera sisendit; HDMI IN1 ja HDMI IN3 toetavad sisendit maksimaalse eraldusvõimega 4K30 ning HDMI IN2 ja HDMI IN4 sisendit maksimaalse eraldusvõimega 1920*1080@60;
Videoväljund	2 HDMI väljundliidest , HDMI OUT1 ja HDMI OUT2 toetavad maksimaalse eraldusvõimega 4K30 väljundit;
Heli töötlemine	Toetab automaatset kaja tühistamist (AEC), automaatset võimenduse juhtimist (AGC), automaatset mürasummutust/summutamist (ANC/ANS), automaatset tagasiside tühistamist (AFC), segamismaatriksit (AM), paketikao kompenseerimist (PLC)
Video töötlemine	Toetab video eraldusvõime kohandamist, ümberlülitamist, jaotamist, ekraani poolitamist, keritavat subtiitrite ülekatte kuva, terminali nime ülekatet, jaama logo kuvamist ja pildiparameetrite reguleerimist; subtiitrite ja terminali nimede ülekate toetavad suvalist positsiooni reguleerimist; jaama logo toetab ülemise vasaku, ülemise parema, alumise vasaku ja alumise parema positsiooni reguleerimist ning toetab läbipaistvuse kuva reguleerimist;
Sideprotokoll	SIP, BFCP topeltvoog , H.323, H.239, E.164, H.245, NAT, H.225, Q.931, RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;
Võrgu liides	1 WAN-port, 5 LAN-porti; või seadke 6 võrguporti täielikult ühendatuks; 4 võrguporti toetavad PoE toiteallikat; Märkus. Kui teil on vaja luua ühendus kolmanda osapoole PoE-lülitiga, soovitame teise osapoole PoE-lülitiga ühenduse loomiseks kasutada võrguporti, mis ei toeta PoE-d, et tagada, et üks võrguportidest ei pakuks välist PoE-toidet. . Püüdke mitte PoE liideste abil üksteisega otse ühendust luua.
Segamisfunktsioon	Toetab kohalikku heli, HDMI sisseehitatud heli ja kaugheli RTSP võrgu juurdepääsu vooge, mis sisenevad mikserisse ning saab dünaamiliselt valida mikseri
Keskjuhtimine	Ühe nupuvajutusega keskjuhtimine: lülitussüsteem, väljundi helitugevuse reguleerimine, signaaliallika vahetamine, kaamera juhtimine, salvestamise ja edastuse juhtimine, kaugkõne, keskkonnajuhtimine jne.
Keskkonnakontrolli liides	3-viis RS-232/485 liides, 1*RS232/RS485 SILU , 2-viis RELAY, 2-viis I/O, 2-viis infrapuna-IR
Videokonverents	Toetage H.323 punkt-punkti videokonverentskõnesid ja abivoo saatmist; Toetage SIP-punktist-punkti videokonverentskõnesid ja abivoo saatmist; Üks masin toetab maksimaalselt 6-peokonverentse (SIP/H.323 protokolli kaudu), toetab mitme konverentsimalli loomist, toetab ajastatud konverentse ja kutsub konverentse automaatselt kokku vastavalt planeeritud ajale; saate konverentsi ajal kutsuda uusi terminale konverentsiga liituma või terminali konverentsilt välja visata; saate ühe klõpsuga vaigistada / tühistada kõik kohad või kõik kohad vaigistada / vaigistuse tühistada; Protokolli H.323 kasutamisel toetatakse GK registreerimist ja helistada saab lühinumbrite kaudu; SIP-protokolli kasutamisel toetatakse SIP-registreerimist ja helistada saab lühinumbrite kaudu; Videokonverentsi ajal toetab see heli ja video krüpteeritud edastamist, punkt-punkti kõnede krüptimist ja mitme osapoole videokonverentskõne krüptimist, et vältida heli ja video pealtkuulamist kogu konverentsi vältel;
Tõukevoog	Toetage voogesitust korraga mitte vähem kui 8 erineval reaalajas voogesituse platvormil
Otseülekanne	Toetab kuni 10-kanalite multisaadet, otseülekannet ja nõudmisel
Salvestusfunktsioon	Toetab kasutamist salvestus- ja leviedastusterminalina ja kliendina, maksimaalselt 4 kohaliku salvestusvooga (või 1 4K pildi salvestamisega), salvestus- ja edastusfailivorminguks on MP4 , toetab USB-mälupulkade automaatset kopeerimist, USB-mälupulgasüsteemi sunnitud uuendamine ja esialgse konfiguratsiooni taastamine, toetab salvestusfailide sisuhaldust (allalaadimine/eksportimine/redigeerimine/kustutamine)
Hajutatud süsteemid	Seda saab kasutada hajutatud süsteemi sisend- ja väljundliidese masinana ning see toetab juurdepääsu hajutatud süsteemile, et rahuldada erinevate klientide (nt Androidi klient, IOS-i klient, Hongmengi klient, WINDOWS-i klient, Kylini klient jne) vajadusi. ) visuaalseks juhtimiseks ja hajutatud ekraanikuvamiseks; see toetab sobitamist multimeedia hajutatud juhtimissüsteemidega, toetab seadme juhtimist visuaalse kujutise eelvaate kaudu, toetab kasutamist hajutatud sõlme terminalina ja teostab seadmete vahelist ühendust
Hajutatud süsteemitugi	Kui seda kasutatakse hajutatud süsteemiga, toetab hüperkonvergeeritud pilvesõlm heli-, video- ja juhtimissisendi- ja väljundkanalite laiendamist koos sisendliidese masina ja väljundliidese masinaga. Hüperkonvergeeritud pilvesõlme HDMI-liidese sisendkujutise saab võrgu kaudu otse väljundliidese masinasse väljastada suure ekraani splaissinguväljundi jaoks. Sisendliidese masina kujutist saab võrguedastuse kaudu ka otse väljastada hüperkonvergeeritud pilvesõlme HDMI-liidesesse. Iga HDMI-väljundliides toetab mitut ekraanikombinatsiooni (st ekraani poolitamise funktsiooni).
Sisemine kõvaketas	Standardne 2TB 3.{2}}tolline valvekvaliteediga kõvaketas, mida saab USB kaudu laiendada 12TB mobiilseks kõvakettaks
Võrguside	Toetage 4 -kanalite heli miksimist ja taasesitust, toetage võrgu une- ja ärkamisrežiimi, ühe puutega süsteemilülitit
Hooldusfunktsioon	Toetab veebiliidese haldust, pakub seadme portide kiiret konfigureerimist, toetab veebipordi parooli muutmist, IP-aadressi muutmist, tehase lähtestamist, tarkvara uuendamist, märgutuli, infrapunaõpet, logihaldust, jadapordi silumist, Telneti kaugsilumist, kaugjuhtimise ja hoolduse haldust
Paigaldamine	1 U telekommunikatsiooni standardse kapi paigaldus, on soovitatav paigaldada see välisseadmete lähedale, et vähendada juhtmestiku töökoormust
Seadme suurus	Toote suurus: laiuskõrgussügavus4 36,8 mm* 45 mm* 318 mm Pakendi suurus: laiuskõrgussügavus 560 mm 135 mm 408 mm
Seadme kaal	Brutokaal 7,2 kg (koos pakkematerjalidega)
Sisendpinge ja vool	AC100~240V/50~60Hz
Seadme energiatarve	Ilma välise kõlari väljundita ja POE-toitega seadmeta: tüüpiline energiatarve40W Kui on ühendatud kaks välist kõlarit ja väline POE-toitega seade: täiskoormusega voolutarve340 W
Töötemperatuur	0~45 kraadi töö
Niiskus Kõrgus	10% kuni 90%, kõrgus kuni 5000 meetrit
