RUBY T24 kokkuvõte

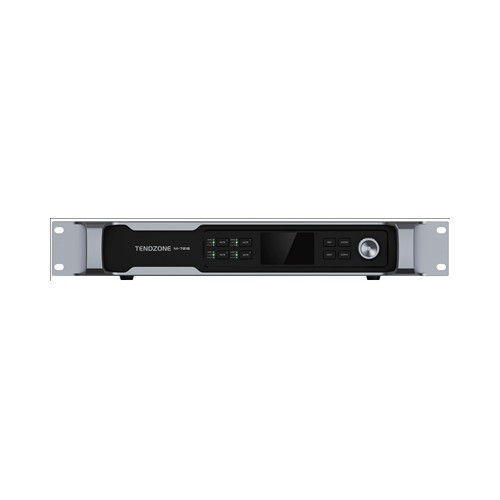

M -7216 on uue põlvkonna avatud arhitektuur AI heli töötlemise platvorm, mis integreerib analoogheli, Dante Network Audio, Vailink Network Audio ja UAC digitaalheli. See pakub funktsioone nagu ühendus, segamine, marsruutimine, üldine ja AI töötlemine ning väljund erinevat tüüpi signaalide jaoks. See töötlemisplatvorm keskendub digitaalse võrgu audiojuurdepääsu võimalusele, muutes selle konverentsiruumides, multifunktsionaalsetes saalides ja hajutatud võrgu helisüsteemide rakenduste ülimaks lahenduseks käsukeskustes, ülikoolis, staadionides jne.
Toote omadused
Digitaalse võrgu helijuurdepääs: Toetab hajutatud võrguhelirakendusi, parandades helisüsteemide integreerimist erinevatel platvormidel.
AI helitöötlus :Kõrge täpsusega AI algoritmid,AI- Dereverberation, AI-mürasummutus, AI-AGC
Avage arhitektuur Helidisaineri platvorm:
Audio Designeri integreeritud tööriistade, tarkvaramooduli pukseerimise, kohandatud helitöötluse topoloogia ja juhtimisloogika kasutamine. Signaalitöötluse töövoogude loomine ja visualiseerimine,
Mõeldud täielikult töötava liidesega inseneridele.
Kohandatavad elemendid, stiilid ja interaktsioonimeetodid.
Toetus liidese avalehe määratlemiseks, lehe hüppamiseks, mitme juhtelemendi loomiseks, juhtelementide asukoha ja suuruse muutmiseks. üks liides võib toetada mitut lehte
Dünaamilised juhtnupud: Toetab juhtimisomaduste dünaamilist muutmist töö ajal.
Põhjalikud helikanalid:8 tasakaalustatud mikrofoni/liinisisendit, 8 analoogliiniväljundit, 2x2 UAC helikanalit ning tugevad sisseehitatud helitöötlus- ja loogikatöötlusmoodulid.
Täiustatud võrgu helikanalid:128 (64x64) koondatud Dante võrguhelikanali ja 16 (8x8) VaiLinki võrguhelikanaliga tagab kvaliteetse heliedastuse.
Avage juhtimisprotokoll: saab juhtida ja hallata läbi võrgu, RS232 jadapordi
PoE+ võrgundus: Ehita sisse 4 PoE+ võrguliidest 4 AoIP (Audio over IP) seadme otse toiteks ja haldamiseks.
A1D laemaatriksmikrofon: Sisseehitatud A1D maatriks laemassiivi mikrofoni disaini ja simulatsiooni tööriistad
Eelseaded: Salvestage kuni 1000 eelseadistust kiireks tagasikutsumiseks ja seadistamiseks, et tagada tõhus töö.
Sertifitseerimine
CE
CE
ISO
ISO
Tagapaneel
Kuum tags: avatud arhitektuur ai dsp, Hiina avatud arhitektuur ai dsp tootjad, tarnijad, tehas
SPETSIFIKATSIOONID
|
Üldine esinemine |
||
|
Töötlemise südamik |
ADSP-21593/Kahetuumaline DSP+ARM/ 64-bitine 1,8G 6-Tuumprotsessor/ Sisseehitatud NPU AI närvivõrgu kiirendus/Arvutusvõimsus kuni 2,8T |
|
|
Eelseadistatud numbrid |
1000 |
|
|
Proovivõtumäär |
48 kHz, 24 bitti |
|
|
Sagedusreaktsioon (A/D/A) |
20Hz-20kHz (±0,2 dB) |
|
|
Dünaamiline vahemik (A/D/A) |
>110dB, A-kaalutud (20Hz-20kHz@0dB võimendus) |
|
|
Samaväärne sisendmüra |
Väiksem kui -125dBu või sellega võrdne |
|
|
THD |
Väiksem kui 0,005%@1kHz või sellega võrdne |
|
|
Kanali isoleerimine |
Väiksem või võrdne -105dB@+20dBu,1kHz |
|
|
Latentsus (A/D/A) |
5,8 mS, sisendid suunatakse väljunditesse |
|
|
Crosstalk |
Vähem või võrdne -105 db@+20 dbu, 1kHz |
|
|
S/N suhe |
>110DB |
|
|
Helisisend/Väljund |
||
|
Ühendus |
3,81 mm klemmid |
|
|
Analoogkanalite arv |
8 tasakaalustatud mikrofoni/liinisisendit, 8 analoogliiniväljundit |
|
|
Dante kanalite arv |
64 x 64 |
|
|
Fantoomjõud |
DC 48±6V,10mA |
|
|
Sisendtakistus |
2KΩ tasakaal |
|
|
Väljundtakistus |
200Ω tasakaal |
|
|
Maksimaalne sisendtase |
20 dBu |
|
|
Maksimaalne väljundtase |
20 dBu |
|
|
Maksimaalne sisendvõimendus |
40 dB |
|
|
Maksimaalne väljundvõimendus |
NA |
|
|
Esipaneel |
||
|
Indikaatortuli |
Toide/RUN/LINK |
|
|
Ekraan |
1,8-tolline värviline LCD-ekraan Kuvab seadme nime, IP-aadressi, sisendi/väljundi taseme ja vaigistuse olekut, praegust stseeni, tarkvara versiooni |
|
|
Valige nupp |
Vajutatav nupp |
|
|
Tagapaneel |
||
|
UAC (USB kahesuunaline heli) |
2x2 helikaart, proovivõtu kiirus 48kHz, 16-bitine, liidese tüüp USB-B, andmeedastusprotokoll USB2. 0; |
|
|
USB |
Liidese tüüp on USB-A ja andmeedastusprotokoll on USB2.0. Toetab salvestamist ja taasesitust, saab mängida MP3/WAV-vormingus helifaile, toetab FAT32-vormingus U-ketast, salvestusfaili vormingut WAV |
|
|
Dante ESMA- JA TEISENE |
/ |
2X1000MRJ-45; 16x16;Toetav koondamine, lülitusrežiim; |
|
RS232 |
4 kontaktiga 3.81 Phoenixi terminal |
|
|
GPIO |
8ch, kohandatud sisend ja väljund, 12pin 3.81 Phoenixi terminal |
|
|
LAN (TCP/IP võrguport) |
2 x Ethernet 10/100/1000MB RJ45 4 X POE+ |
|
|
Elektrilised ja füüsikalised parameetrid |
||
|
Toiteallikas |
AC100-240V±10%,50/60Hz |
|
|
Energiatarve |
200W |
|
|
Töötemperatuur |
0 kraad -45 kraad |
|
|
Suhteline õhuniiskus |
30%-70％R.H. |
|
|
Mõõtmed |
1,5U 483*340*66mm |
|
|
Paketisuurus |
570mmx410mmx135mm |
|
