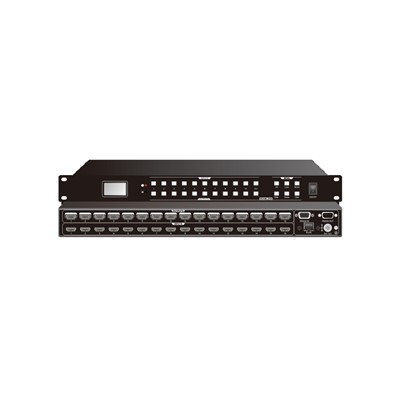

Toote ülevaade
See suure jõudlusega professionaalne lülitusseade haldab tõhusalt heli- ja videosignaale, muutes selle ideaalseks mitmesuguste rakenduste jaoks, sealhulgas ringhäälingu- ja televisiooniprojektide, multimeedia konverentsisaalide, suure ekraaniga kuvarite, televisiooniõppe ja juhtimis-/juhtimiskeskuste jaoks.
Toetab erinevaid signaalivorminguid, sealhulgas CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT ja optiline, tagades sujuva ümberlülitamise ja edastamise erinevate sisend-/väljundtüüpide vahel
Omadused
- 32- sisend ja 32- väljundheli ja videosignaali lülituskaardi liides;
- Siini lülitustehnoloogia, iga signaali ei saa edastada mitte ainult punktist punkti, vaid ka ainult siinikanali kaudu, tagades kõigi signaalipiltide reaalajas kuvamise;
- Sagedus ja joone kahekordistamise tehnoloogia võivad pildisignaalide kuvamist suurendada, kahekordistades joone ja sageduse;
- Õmblusteta ristlülitus, millel pole musta ekraani, kleepitud ekraan, värisemine, rebimine jne lülitusprotsessi ajal;
- Saadaval on mitu signaali tüüpi: CVBS, YPBPR, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBASET, optiline;
- Resolutsioon on reguleeritav, toetades kuni 4096 x 2160P@60Hz ;
-
Toetage väljundkanaleid, mis tuleb sulgeda või avada eraldi või täies mahus;
-
Õmblusteta sisendkaart toetab OSD kohandatud tähemärkide ülekatte ekraani funktsiooni, mis saab ületada ja kuvada kohandatud hiina sisu mis tahes sisendkanalis vasakus vasakus alanurgas, ülanurgas, paremal, paremal jne ning tähemärgi värvi saab seada ;;
-
Toetage RS232 jadaporti, TCP/IP-võrku, esipaneeli juhtimist, avatud juhtimisprotokolli;
-
Toetage GUI kasutajaliidese juhtimist ja humaniseeritud disaini;
-
EDID teabe muutmine ja kohandamine;
-
Toetage praeguse seadme sisend- ja väljundkanali olekupäringu funktsiooni;
-
Toetage mitme stseeni salvestamist ja helistamist;
-
Signaaliport toetab kuuma ühendamist.
Kuum tags: 32x32 hübriidmodulaarne videomaatriks, Hiina 32x32 hübriidmoodulvideomaatriksi tootjad, tarnijad, tehas
|
Võõrustaja |
|
|
kirjeldama |
Toetab kuni 32 sisend- ja 32 väljundi heli- ja videosignaali lülituskaardi liideseid, toetab kuuma vahetamist |
|
kontrolli |
|
|
Seeriajuhtimisport |
DB9 RS232 emane pistik |
|
Pin Configuration |
Pin 2 tx, tihvt 3 Rx, tihvt 5 GND |
|
Paneeli šassii struktuur |
Ühendatav signaal, 8 sisendkaardi pesa saab sisestada 8 signaali sisendkaardiga, 8 väljundkaardi pesa saab sisestada 8 signaali väljundkaardiga |
|
Esipaneeli juhtnupud |
Nupp |
|
tavapärane |
|
|
Töötemperatuur |
-0-+50 kraad |
|
Suhteline õhuniiskus |
10%-90% |
|
toiteallikas |
AC 100-240 V, 50/60Hz, host-laadimata energiatarbimine 60W, välja arvatud laud |
|
Šassii suurus (MM) |
|
|
VMC {{0}}: 436,6L x 320.0W x 221,5H |
|
|
Sisendsignaali card-vmc -4 i-hd -4 k |
|||
|
|
|||
|
Sisendsignaal |
4-kanali HDMI-signaal, 4-kanali analooghelisignaal |
Energiatarve |
12.5W |
|
Sisendühendused |
Tüüp A 19-kontaktiga, 3-kontaktiga ühendatav klemmiplokk |
Värvi sügavus |
8-bitine |
|
Signaali tüüp |
HDMI, DVI-D, sisendsignaalide automaatne tuvastamine |
ribalaius |
10,2 Gpbs |
|
temperatuur |
0 kraad - +50 kraad |
niiskus |
10% - 90% |
|
Resolutsioon |
Maksimaalne sisendi eraldusvõime 4096 x 2160P@60Hz, adaptiivne sisend |
||
|
Heliformaadi |
Sisseehitatud heli toetab PCM-, Dobly Digital-, DTS-, DTS-HD-vorminguid, väline heli toetab PCM-vormingut |
||
|
standard |
Toetage HDMI1.4, HDCP2.2 |
||
|
EDID -juhtimine |
Toetage EDID õppefunktsiooni |
||
|
Muud funktsioonid |
Toetage kroomi, heledust, kontrasti, värvitemperatuuri ja teravuse väärtuse sätteid, märkide ülekatte funktsiooni, kuuma pistikut |
||
|
Sisendsignaal Card-VMC -4 i-of |
|||
|
|
|||
|
Sisendsignaal |
4- kanali optiline kiu signaal, automaatne sisendsignaali äratundmine |
Energiatarve |
24W |
|
Sisendühendused |
Kiudoptiline moodul |
Andmetüübid |
Dvi/hdmi |
|
Maksimaalne määr |
10,2 Gbps |
Suhteline õhuniiskus |
10%-90% |
|
temperatuuri |
0 kraad -+50 kraad |
Värvisügavus |
8bit, 10bit, 12bit, 16bit |
|
Fiiberoptiline moodul |
|||
|
Liidese spetsifikatsioonid |
LC -liides |
||
|
Kiudoptiline signaal |
9 reguleeritavat eraldusvõimet, kõrgeim sisenderaldusvõime on 4096x2160@30Hz |
||
|
Edastuskaugus |
Tuleb kasutada koos fiiberoptilise saatja/vastuvõtjaga, 4096x2160@30Hz ühemoodilise kiu maksimaalne edastuskaugus on 2KM, mitmerežiimiline on 300M |
||
|
Maksimaalne andmeedastuskiirus |
10,2 Gbit/s |
||
|
muud |
|||
|
Funktsioon |
Toetage tähemärkide ülekatte funktsiooni ja kuuma vahetust |
||
|
Sisendsignaali kaart-VMC-4I-HBT |
|||
|
|
|||
|
Videosisestus |
|||
|
Sisendsignaal |
4-kanali HDBT signaal, automaatne sisendsignaali tuvastamine |
Sisendtase |
TMDS 2.9V -3. 3V |
|
Sisendühendused |
RJ45, kollakasrohelise kahevärvilise indikaatorituliga |
Sisendtakistus |
Diferentsiaaljoon 100Ω |
|
Energiatarve |
21W |
||
|
Helisisestus |
|||
|
Sisendsignaal |
4-kanali stereosignaal |
Sisendühendused |
3,5 mm heli pesa |
|
Sisendtakistus |
75Ω |
Sagedusvastus |
20 Hz-20K Hz |
|
kontrolli |
|||
|
Juhtsignaal |
4- Way RS232 juhtsignaal |
Juhtimisport |
3-pistikuga ühendatav klemmiplokk |
|
protokolli |
Toetage RS232 protokolli, toetage IR, RS232 kahesuunalist läbipaistvat edastamist |
||
|
tavapärane |
|||
|
Kasu |
0 db |
ribalaius |
10,2 Gbps |
|
Resolutsioon |
Toetab kuni 1920×1080@60Hz |
Läbilõikav |
<-50dB@5MHz |
|
Edastuskaugus |
1080p vähem või võrdne 70m |
Lülituskiirus |
200ns (max) |
|
Töötemperatuur |
-10 kraad -+40 kraad |
Suhteline õhuniiskus |
10%-90% |
|
Heliformaadi |
Sisseehitatud heli toetab PCM-, Dobly Digital-, DTS-, DTS-HD-vorminguid, väline heli toetab PCM-vormingut |
||
|
HDMI standard |
Toetage HDMI1.4A |
||
|
Edid, HDCP |
Toetage EDID käsitsihaldust, mis ühildub HDCP1.4-ga |
||
|
Muud omadused |
Toetab värvilisuse, heleduse, kontrasti, värvitemperatuuri ja teravuse väärtuse seadeid, märkide ülekatte funktsiooni, kuuma pistiku ja PoH välise toiteallika funktsiooni |
||
|
Sisendsignaali kaart-VMC-2I-HBT-4K |
|||
|
|
|||
|
Videosisestus |
|||
|
Sisendsignaal |
2 -kanali HDBT-signaal, automaatne sisendsignaali tuvastamine |
Sisendtase |
TMDS 2.9V -3. 3V |
|
Sisendühendused |
RJ45, kollakasrohelise kahevärvilise indikaatorituliga |
Sisendtakistus |
Diferentsiaaljoon 100Ω |
|
Energiatarve |
21W |
||
|
Helisisestus |
|||
|
Sisendsignaal |
2- Way Stereo signaal |
Sisendühendused |
3,5 mm heli pesa |
|
Sisendtakistus |
75Ω |
Sagedusvastus |
20 Hz-20K Hz |
|
kontroll |
|||
|
Juhtsignaal |
2- Way RS232 juhtsignaal |
Juhtimisport |
3-pistikuga ühendatav klemmiplokk |
|
protokoll |
Toetage RS232 protokoll, tugi IR, RS232 kahesuunaline läbipaistev ülekanne |
||
|
tavapärane |
|||
|
Kasu |
0 dB |
ribalaius |
10,2 Gbps |
|
Resolutsioon |
Toetab kuni 4096 x 2160p@30Hz |
Läbilõikav |
<-50dB@5MHz |
|
Ülekandevahemik |
1080p vähem või võrdne 70m |
Lülituskiirus |
200ns (max) |
|
Töötemperatuur |
-10 kraad -+40 kraad |
Suhteline õhuniiskus |
10%-90% |
|
Helivorming |
Manustatud heli toetab PCM-i, Dobly Digitali, DTS, DTS-HD-vorminguid, väline heli toetab PCM-vormingut |
||
|
HDMI standard |
Toetage HDMI1.4 standardit |
||
|
EDID, HDCP |
Toetage EDID käsitsihaldust, toetage HDCP2.2 ja tagasiühilduvust |
||
|
Muud funktsioonid |
Toetab värvilisuse, heleduse, kontrasti, värvitemperatuuri ja teravuse väärtuse seadeid, märkide ülekatte funktsiooni, kuuma pistiku ja PoH välise toiteallika funktsiooni |
||
|
Sisendsignaal Card-VMC -4 i-dv |
|||
|
|
|||
|
Sisendsignaal |
4- Way DVI signaal |
Sisendtase |
TMDS 2.9V -3. 3V |
|
Sisendühendused |
Naisport DB24+5 |
Sisendtakistus |
75Ω |
|
Energiatarve |
10W |
||
|
tavapärane |
|||
|
Kasu |
0 dB |
ribalaius |
Maksimaalne andmeedastuskiirus 4,95Gbit/s |
|
Videosignaal |
DVI, HDMI, VGA, C-VIDEO, YPBPR, sisendsignaalide automaatne tuvastamine |
Maksimaalne ajaline viivitus |
5NS (± 1NS) |
|
Andmetüübid |
8-bitine |
Läbilõikav |
<-50dB@5MHz |
|
Lülituskiirus |
200ns (maksimaalne) ülekanne |
Resolutsioon |
Toetab kuni 1920×1200 @60Hz |
|
Helivorming |
Sisseehitatud heli toetab PCM-, Dobly Digital-, DTS-, DTS-HD-vorminguid, väline heli toetab PCM-vormingut |
||
|
Heliproovide määr |
32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K |
||
|
EDID ja DDC haldus |
Toetab laiendatud kuvatuvastust (EDID) ja kuvaandmekanalit (DDC), kasutades DVI ja HDMI standardeid |
||
|
HDCP juhtimine |
Toetab suure ribalaiusega digitaalse sisu kaitset (HDCP) ning kasutab DVI ja HDMI1.3 standardeid |
||
|
Muud funktsioonid |
Toetage kromaatilisust, heledust, kontrasti, värvitemperatuuri ja teravuse väärtuse sätteid, tähemärkide ülekattefunktsiooni, kuum pistik |
||
|
Sisendsignaal Card-VMC -4 i-HD |
|||
|
|
|||
|
Sisendsignaal |
4- kanal HDMI signaal (ühildub DVI -ga), 4- kanali analoogheli signaal |
Energiatarve |
10W |
|
Sisendühendused |
Tüüp A 19-kontaktiga, 3-kontaktiga ühendatav klemmiplokk |
Värvi sügavus |
8- ja 10- ja 12-bitised |
|
Signaali tüüp |
HDMI, DVI-D, sisendsignaalide automaatne tuvastamine |
ribalaius |
6,75GPBS |
|
temperatuuri |
0 kraad - +50 kraad |
niiskus |
10% - 90% |
|
standard |
Tugi HDMI1.3, ühildub HDCP standardiga |
Resolutsioon |
Toetab kuni 1920×1080@60Hz |
|
Helivorming |
Sisseehitatud heli toetab PCM-, Dobly Digital-, DTS-, DTS-HD-vorminguid, väline heli toetab PCM-vormingut |
||
|
EDID ja DDC juhtkond |
Toetab laiendatud kuvatuvastust (EDID) ja kuvaandmekanalit (DDC), kasutades DVI ja HDMI standardeid |
||
|
Muud omadused |
Toetage kromaatilisust, heledust, kontrasti, värvitemperatuuri ja teravuse väärtuse sätteid, tähemärkide ülekattefunktsiooni, kuum pistik |
||
|
Sisendsignaali kaart-VMC-4I-VG |
|||||
|
|
|||||
|
Video sisend |
|||||
|
Sisendsignaal |
4- Way VGA signaal |
Sidumissisend |
Ainult vahelduvvoolu sidumine |
||
|
Sisendühendused |
15-pin D-tüüpi naisport |
Sisendtase |
{{0}}.5-2.0Vp-p |
||
|
Sisendtakistus |
75Ω |
||||
|
Helisisend |
|||||
|
Sisendsignaal |
4 kanalit analooghelisignaale |
Heli sisendi impedants |
>10KΩ |
||
|
Sisendühendused |
3-pistikuga ühendatav klemmiplokk |
Sisendtakistus |
75Ω |
||
|
Sagedusvastus |
20 Hz-20K Hz |
||||
|
tavapärane |
|||||
|
Kasu |
0 dB |
Ribalaius |
YPBPR: 170MHz; C-Video: 150MHz; VGA: 170MHz |
||
|
Lülituskiirus |
200NS (max) |
Crosstalk |
<-50dB@5MHz |
||
|
Videosignaal |
VGA (RGBHV), YPBPR, C-Video, sisendsignaalide automaatne tuvastamine |
||||
|
Kromaruum |
Toetab värviruumi reguleerimist: YCBCR\RGB |
Resolutsioon |
Toetab kuni 1920 × 1200 @ 60Hz |
||
|
Energiatarve |
12W |
||||
|
Muud funktsioonid |
Toetab värvilisuse, heleduse, kontrasti, värvitemperatuuri ja teravuse väärtuse seadeid; märgi ülekatte funktsioon; kuum pistik; VGA signaali sisendi automaatne korrigeerimine; ühe pordi taastamine tehaseseadetele |
||||
|
Sisendsignaali kaart-VMC-4I-AV |
|||||||
|
|
|||||||
|
Sisendsignaal |
4- kanal CVBS -signaal, 4- kanali analoogheli signaal |
Toetatud helivormingud |
stereo |
||||
|
Sisendühendused |
BNC pistik, 3- pin pluggble klemmiplokk |
Standardne |
Toetage pal ja NTSC vorminguid |
||||
|
Energiatarve |
11W |
Resolutsioon |
7 reguleeritavat taset, kuni 1920 × 1080@60Hz |
||||
|
tavapärane |
|||||||
|
Helimüra põrand |
-80 db |
Heli maksimaalne moonutus |
2.0V |
||||
|
Töötemperatuur |
0 kraad - +50 kraad |
Suhteline õhuniiskus |
10% - 90% |
||||
|
ribalaius |
6,75 Gbps |
Automaatne joone skaleerimise funktsioon |
toetust |
||||
|
Muud funktsioonid |
Toetab kroma, heleduse, kontrasti, värvitemperatuuri ja teravuse väärtuse sätteid; märgi ülekatte funktsioon; kuum pistik |
||||||
|
Sisendsignaali kaart-VMC-4I-SD |
|||||||
|
|
|||||||
|
Sisendsignaal |
4-kanali SDI-signaal (igaüks ühe SDI-ahela väljundiga) |
Sisendtase |
TMDS 2.9V -3. 3V |
||||
|
Sisendühendused |
BNC pistikud |
Sisendtakistus |
75Ω |
||||
|
Videosignaal |
SDI, HD-SDI, 3G-SDI, sisendsignaalide automaatne tuvastamine |
Energiatarve |
14W |
||||
|
tavapärane |
|||||||
|
Värvi sügavus |
8&10&12bit |
Töökaugus |
1080p väiksem või võrdne 100m (kasutage kvaliteetset traati) |
||||
|
ribalaius |
6,75 Gbps |
Maksimaalne eraldusvõime |
1080p @ 60Hz |
||||
|
Töötemperatuur |
0 kraad - +50 kraad |
Suhteline õhuniiskus |
10% - 90% |
||||
|
Joone kahekordistamise funktsioon |
toetama |
Resolutsioon |
Toetab kuni 1920 × 1080@60Hz; |
||||
|
Muud omadused |
Toetab Chroma, heledust, kontrasti, värvitemperatuuri ja teravuse väärtuse sätteid; tähemärkide ülekatte funktsioon; kuum pistik |
||||||
|
Sisendsignaal Card-VMC -4 i-HV |
|||||
|
|
|||||
|
Sisendsignaal |
2- Way HDMI signaal (ühildub DVI -ga); 2- Way vga signaal; 4- kanali stereoheli signaal |
Energiatarve |
12W |
||
|
Sisendühendused |
Tüüp A 19- Pin naisühendus; 15- pin D-tüüpi naissoost pistik; 3- pin pluggble klemmiplokk |
||||
|
Resolutsioon |
Toetab kuni 1920×1080@60Hz |
||||
|
tavapärane |
|||||
|
HDMI Port: |
|||||
|
Värvi sügavus |
8- ja 10- ja 12-bitised |
Signaali tüüp |
HDMI, DVI-D, sisendsignaalide automaatne tuvastamine |
||
|
ribalaius |
6,75 Gpbs |
temperatuuri |
0 kraad - +50 kraad |
||
|
niiskus |
10% - 90% |
||||
|
Heliformaadi |
Manustatud heli toetab PCM-i, Dobly Digitali, DTS, DTS-HD-vorminguid, väline heli toetab PCM-vormingut |
||||
|
standard |
Tugi HDMI1.3, ühildub HDCP standardiga |
||||
|
EDID ja DDC haldus |
Toetab laiendatud kuvatuvastust (EDID) ja kuvaandmekanalit (DDC) |
||||
|
VGA port: |
|||||
|
Sidumissisend |
Ainult vahelduvvoolu ühendus |
Sisendtase |
{{{0}}}. 5-2. 0VP-P |
||
|
Sisendtakistus |
75Ω |
Sagedusreaktsioon |
20 Hz-20K Hz |
||
|
Kasu |
0 dB |
Crosstalk |
<-50dB@5MHz |
||
|
Lülituskiirus |
200ns (max) |
Chroma Space |
Toetage YCBCR\RGB reguleerimist |
||
|
Videosignaal |
VGA (RGBHV), YPBPR, C-Video, sisendsignaalide automaatne tuvastamine |
||||
|
Muud funktsioonid |
Toetab VGA signaali sisendi automaatset korrigeerimist ja ühe pordi tehase lähtestamist |
||||
|
Funktsioon |
Toetage kuuma ühendamist ja eemaldamist, toetage kroomi, heledust, kontrasti, värvitemperatuuri ja teravuse väärtuse sätteid, toetage tähemärgi ülekatte funktsiooni |
||||
|
Väljundsignaal Card-VMC -4 o-hd -4 k |
|||
|
|
|||
|
Väljundsignaal |
4- kanal HDMI signaal, 4- kanali analoogheli signaal |
Energiatarve |
12.5 W |
|
Väljundühendused |
Tippige A 19- Pin emane, 3- pin Pleggable klemmplokk |
Värvisügavus |
8 -bitine |
|
tavapärane |
|||
|
Signaali tüüp |
HDMI, DVI-D |
ribalaius |
10,2 GPBS |
|
temperatuuri |
0 kraad - +50 kraad |
niiskus |
10% - 90% |
|
Resolutsioon |
8 reguleeritavat taset, kuni 4096 x 2160 @ 60Hz |
||
|
Heliformaadi |
Sisseehitatud heli toetab PCM-, Dobly Digital-, DTS-, DTS-HD-vorminguid, väline heli toetab PCM-vormingut |
||
|
standard |
Toetage HDMI1.4, HDCP2.2 |
||
|
EDID ja DDC juhtkond |
Toetage EDID-õppe funktsiooni ja DDC-suhtlust |
||
|
Muud funktsioonid |
Toetab väljundvormingu seadistamist, sõltumatut helisignaali edastamist ja käskude kaudu ühendamist |
||
|
Väljundsignaal Card-VMC -4 O- |
|||
|
|
|||
|
Väljundsignaal |
4-kiudoptilise signaali viis |
Energiatarve |
32W |
|
Väljundühendused |
Fiiberoptiline moodul |
Maksimaalne määr |
10,2 Gbps |
|
Andmetüübid |
Dvi/hdmi |
temperatuuri |
0 kraad -+50 kraad |
|
Suhteline õhuniiskus |
10%-90% |
Värvisügavus |
8bit, 10bit, 12 -bitine, 16bit |
|
Resolutsioon |
Toetab 36 reguleeritavat eraldusvõimet, kõrgeima väljundi eraldusvõimega 4K @ 30Hz |
||
|
Fiiberoptiline moodul |
|||
|
Liidese spetsifikatsioonid |
LC -liides |
||
|
Kiudoptiline signaal |
Üherežiimilise optilise kiu maksimaalne ülekandevahe on 2km ja mitme režiimiga 300m |
||
|
Ülekandevahemik |
4K30 edastuskaugus: ühemoodilise optilise kiu maksimaalne edastuskaugus on 2KM ja mitmerežiimilise 300M |
||
|
Muud funktsioonid |
|||
|
Toetage väljundi vormingut juhiste, kuuma pistiku ja lahti ühendamise kaudu |
|||
|
Väljundsignaali kaart-VMC-4O-HBT |
|||
|
|
|||
|
Video väljund |
|||
|
Väljundsignaal |
4-kanali HDBT signaal |
Väljundi tase |
TMDS 2.9V -3. 3V |
|
Väljundühendused |
RJ45, kollakasrohelise kahevärvilise märgutulega |
Väljundtakistus |
Diferentsiaaljoon 100Ω |
|
Energiatarve |
21W |
||
|
Heliväljund |
|||
|
Väljundsignaal |
4- kanali stereosignaal |
Väljundühendused |
3,5mm helipistik |
|
Väljundtakistus |
75Ω |
Sagedusreaktsioon |
20 Hz-20K Hz |
|
kontrolli |
|||
|
Juhtimissignaal |
4-viis RS232 juhtsignaali |
Juhtimisport |
3- pin pluggble klemmiplokk |
|
protokolli |
Toetage RS232 protokolli |
||
|
tavapärane |
|||
|
Kasu |
0 db |
ribalaius |
10,2 Gbps |
|
Resolutsioon |
Sujuv tugi kuni 1080p |
Crosstalk |
<-50dB@5MHz |
|
Ülekandevahemik |
1080p Vähem kui 70 m või sellega võrdne |
Lülituskiirus |
200NS (max) |
|
Töötemperatuur |
-10 kraad -+40 kraad |
Suhteline õhuniiskus |
10%-90% |
|
Helivorming |
Manustatud heli toetab PCM-i, Dobly Digitali, DTS, DTS-HD-vorminguid, väline heli toetab PCM-vormingut |
||
|
HDMI standard |
Tugi HDMI1.4, ühildub HDCP 2.2 -ga |
||
|
EDID ja DDC haldus |
Toetage EDID käsitsihaldust ja DDC suhtlusfunktsiooni |
||
|
Resolutsioon |
Toetab 36 reguleeritavat eraldusvõimet kõrgeima väljundresolutsiooniga 1920×1080@60Hz |
||
|
Ülekandevahemik |
1920 × 1080p60Hz ülekandekaugus kuni 70 meetrit |
||
|
Muud funktsioonid |
Toetab käskude kaudu väljundvormingu, kuuma pistiku ja POH väliste toiteallika funktsioonide seadistamist |
||
|
Väljundsignaali kaart-VMC-2O-HBT-4K |
|||
|
|
|||
|
Video väljund |
|||
|
Väljundsignaal |
2- Way HDBT signaal |
Väljundi tase |
TMDS 2.9V -3. 3V |
|
Väljundühendused |
RJ45, kollakasrohelise kahevärvilise märgutulega |
Väljundtakistus |
Diferentsiaaljoon 100Ω |
|
Energiatarve |
21W |
||
|
Helikodund |
|||
|
Väljundsignaal |
2--suunaline stereosignaal |
Väljundühendused |
3,5mm helipistik |
|
Väljundtakistus |
75Ω |
Sagedusvastus |
20 Hz-20K Hz |
|
kontroll |
|||
|
Juhtsignaal |
4-viis RS232 juhtsignaali |
Juhtimissadam |
3- pin pluggble klemmiplokk |
|
protokolli |
Toetage RS232 protokolli |
||
|
tavapärane |
|||
|
Kasu |
0 dB |
ribalaius |
10,2 Gbps |
|
Resolutsioon |
Toetab kuni 4096 x 2 160@ 30Hz |
Läbilõikav |
<-50dB@5MHz |
|
Edastuskaugus |
1080p väiksem või võrdne 70m, 4K väiksem või võrdne 40m |
Lülituskiirus |
200ns (max) |
|
Töötemperatuur |
-10 kraad -+40 kraad |
Suhteline õhuniiskus |
10%-90% |
|
Helivorming |
Manustatud heli toetab PCM-i, Dobly Digitali, DTS, DTS-HD-vorminguid, väline heli toetab PCM-vormingut |
||
|
HDMI standard |
Tugi HDMI1.4, ühildub HDCP 2.2 -ga |
||
|
EDID ja DDC juhtkond |
Toetage EDID käsitsihaldust ja DDC suhtlusfunktsiooni |
||
|
Resolutsioon |
Toetab 36 reguleeritavat eraldusvõimet, kõrgeima väljunderaldusvõimega 4096 x 2 160@ 30 Hz |
||
|
Edastuskaugus |
Toetage 4K kuni 40 m vahemaa, 1080p kuni 70m |
||
|
Muud funktsioonid |
Toetab väljundvormingu, kuuma pistiku ja PoH välise toiteallika funktsioonide seadistamist käskude kaudu |
||
|
Väljundsignaali kaart-VMC-4O-DV |
|||
|
|
|||
|
Väljundsignaal |
4-suunaline DVI-signaal |
Väljundi tase |
TMDS 2.9V -3. 3V |
|
Väljundühendused |
Naissoost port db 24+5 |
Väljundtakistus |
75Ω |
|
Energiatarve |
6W |
||
|
tavapärane |
|||
|
Kasu |
0 dB |
ribalaius |
4,95 Gbit/s |
|
Videosignaal |
DVI, HDMI, VGA, C-VIDEO, YPBPR |
Maksimaalne ajaline viivitus |
5NS (± 1NS) |
|
Andmetüübid |
8 -bitine |
Crosstalk |
<-50dB@5MHz |
|
Resolutsioon |
36 reguleeritavat taset, kuni 1920 × 1200@60Hz |
Lülituskiirus |
200ns (maksimaalne) ülekanne |
|
Heliformaadi |
Sisseehitatud heli toetab PCM-, Dobly Digital-, DTS-, DTS-HD-vorminguid, väline heli toetab PCM-vormingut |
||
|
Heli diskreetimissagedus |
32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K |
||
|
EDID ja DDC juhtkond |
Toetab laiendatud kuvatuvastust (EDID) ja kuvaandmekanalit (DDC), kasutades DVI ja HDMI standardeid |
||
|
HDCP haldus |
Toetab suure ribalaiusega digitaalse sisu kaitset (HDCP) ning kasutab DVI ja HDMI1.3 standardeid |
||
|
Muud funktsioonid |
Toetab väljundvormingu seadistamist ja kiirühendamist käskude kaudu |
||
|
Väljundsignaali kaart-VMC-4O-HD |
|||
|
|
|||
|
Väljundsignaal |
4- kanal HDMI signaal (ühildub DVI -ga), 4- kanali analoogheli signaal |
Energiatarve |
8W |
|
Väljundühendused |
Tüüp A 19-kontaktiga, 3-kontaktiga ühendatav klemmiplokk |
Värvi sügavus |
8 -bitine |
|
Signaali tüüp |
HDMI, DVI-D |
ribalaius |
6,75GPBS |
|
temperatuur |
0 kraad - +50 kraad |
niiskus |
10% - 90% |
|
Resolutsioon |
36 reguleeritavat eraldusvõimet, kuni 1920 × 1200@60Hz |
||
|
Heliformaadi |
Manustatud heli toetab PCM-i, Dobly Digitali, DTS, DTS-HD-vorminguid, väline heli toetab PCM-vormingut |
||
|
standard |
Tugi HDMI1.3, ühildub HDCP -ga |
||
|
EDID ja DDC haldus |
Toetage EDID õppefunktsiooni ja kuvamisandmekanalit (DDC) |
||
|
Muud funktsioonid |
Toetage väljundi vormingut juhiste kaudu, tugi kuum pistik |
||
|
Väljundsignaali kaart-VMC-4O-VG |
|||
|
|
|||
|
Videoväljund |
|||
|
Väljundsignaal |
4- Way VGA signaal |
Lüliti tüüp |
Vertikaalne vahekaugus |
|
Väljundühendused |
15-pin D-tüüpi naisport |
Väljundtase |
{{0}}.5-2.0Vp-p |
|
Väljundtakistus |
75Ω |
Resolutsioon |
36 reguleeritavat eraldusvõimet, kuni 1920×1200@60Hz |
|
Signaali tüüp |
Toetage VGA, YPBPR, C-Video signaali vorminguid |
||
|
Helikodund |
|||
|
Väljundsignaal |
4 analoogheli signaalide kanali |
Väljundtakistus |
75Ω |
|
Väljundühendused |
3-pistikuga ühendatav klemmiplokk |
Sagedusreaktsioon |
20Hz -20 k Hz |
|
tavapärane |
|||
|
Kasu |
0 dB |
Lülituskiirus |
200ns (max) |
|
Crosstalk |
<-50dB@5MHz |
Energiatarve |
6W |
|
Muud funktsioonid |
Toetab väljundvormingu seadistamist ja kiirühendamist käskude kaudu |
||
|
Väljundsignaali kaart-VMC-4O-AV |
|||
|
|
|||
|
Väljundsignaal |
4-kanali CVBS-signaal, 4-kanali analooghelisignaal |
Resolutsioon |
480I ja 576I kaks eraldusvõimet on reguleeritavad |
|
Väljundühendused |
BNC pistik, 3- pin pluggble klemmiplokk |
Väljundheli vorming |
stereo |
|
Energiatarve |
9W |
Ülekandevahemik |
Vähem või võrdne 100m (palun kasutage kvaliteetset traati) |
|
tavapärane |
|||
|
Audio Noise Floor |
-80 db |
Maksimaalne heli moonutus |
2.0V |
|
Töötemperatuur |
0 kraad - +50 kraad |
Suhteline õhuniiskus |
10% - 90% |
|
ribalaius |
6,75 Gbps |
Standardne |
Toetage pal ja NTSC vorminguid |
|
Muud funktsioonid |
Toetab väljundvormingu seadistamist ja käskude kaudu kuuma ühendamist |
||
|
Väljundsignaali kaart-VMC-4O-SD |
|||
|
|
|||
|
Väljundsignaal |
4-kanali SDI-signaal (igaüks ühe SDI-ahela väljundiga) |
Väljundtase |
TMDS 2.9V -3. 3V |
|
Väljundühendused |
BNC pistikud |
Väljundtakistus |
75Ω |
|
Videosignaal |
SDI, HD-SDI, 3G-SDI |
Energiatarve |
15W |
|
Resolutsioon |
7 reguleeritavat eraldusvõimet, kuni 1920×1200@60Hz |
||
|
tavapärane |
|||
|
Värvisügavus |
8&10&12bit |
Töökaugus |
1080p vähem kui 100 m või sellega võrdne (kasutage kvaliteetset traati) |
|
ribalaius |
6,75 Gbps |
Maksimaalne eraldusvõime |
1080p @ 60Hz |
|
Töötemperatuur |
0 kraad - +50 kraad |
Suhteline õhuniiskus |
10% - 90% |
|
Muud funktsioonid |
Toetab väljundvormingu seadistamist ja käskude kaudu kuuma ühendamist |
||
|
Väljundsignaali kaart-VMC-4O-HV |
|||
|
|
|||
|
Väljundsignaal |
2- Way HDMI signaal (ühildub DVI -ga); 2-VGA-signaal; 4- kanali stereoheli signaal |
Energiatarve |
8W |
|
Väljundühendused |
Tüüp A 19- Pin naisühendus; 15- pin D-tüüpi naissoost pistik; 3- pin pluggble klemmiplokk |
||
|
Resolutsioon |
36 reguleeritavat eraldusvõimet, kuni 1920×1200@60Hz |
||
|
tavapärane |
|||
|
HDMI Port: |
|||
|
Värvi sügavus |
8 bitti |
Signaali tüüp |
HDMI, DVI-D |
|
ribalaius |
6,75GPBS |
temperatuur |
0 kraad - +50 kraad |
|
niiskus |
10% - 90% |
||
|
Heliformaadi |
Sisseehitatud heli toetab PCM-, Dobly Digital-, DTS-, DTS-HD-vorminguid, väline heli toetab PCM-vormingut |
||
|
standard |
Tugi HDMI1.3, ühildub HDCP -ga |
||
|
EDID ja DDC juhtkond |
Toetage EDID-õppe funktsiooni ja DDC-sidefunktsiooni |
||
|
VGA port: |
|||
|
Väljundtase |
{{{0}}}. 5-2. 0VP-P |
Väljundtakistus |
75Ω |
|
Signaali tüüp |
VGA, YPBPR, C-VIDEO |
||
|
Lüliti tüüp |
Vertikaalne vahekaugus |
Sagedusvastus |
20 Hz-20K Hz |
|
Kasu |
0 dB |
Läbilõikav |
<-50dB@5MHz |
|
Lülituskiirus |
200ns (max) |
||
|
Ribalaius |
YPbPr: 170 MHz; C-VIDEO: 150 MHz; VGA: 170 MHz |
||
|
Videosignaal |
VGA (RGBHV), YPbPr, S-VIDEO, C-VIDEO |
||
|
teine |
|||
|
Toetab väljundvormingu seadistamist ja kiirühendamist käskude kaudu |
|||
|
Signaali eelvaatekaart-VMC-4P-OB |
|||
|
|
|||
|
liides |
2 RJ45 porti |
Eelvaate võimalus |
Saab samaaegselt vaadata 4 videoallikat |
|
Protokollid ja standardid |
H.264 Kodeerimise tehnoloogia, standard RTSP protokoll |
Energiatarve |
15W |
|
Resolutsioon |
Video taasesituse iga kanali eraldusvõime võib jõuda 720p -ni ja eelvaate eraldusvõime saab käskude kaudu muuta |
||
|
kontroll |
Toetage maatriksi juhtimist, toetage Power-Off mälufunktsiooni |
||
|
IP-dekoodri kaart-VMC{1}}I-IP |
|||
|
|
|||
|
liides |
2 RJ45 porti |
Dekodeerimisvõime |
Toetab 4*1080P@60Hz, 8*1080P@30Hz, 16*720P@30Hz dekodeerimist |
|
Heliliides |
Heli sisend 1/2/3/4: reserveeritud väline heliliides |
Energiatarve |
1 3 W |
|
Resolutsioon |
Toetage RTSP/RTP/RTPO TCP juurdepääsu |
teine |
Mälu toitega |
|
kontroll |
Toetage ONVIF2.6 Protokoll, tugi ONVIF -seadme tuvastamine, tugi ONVIF -i protokolli voog, tugi ONVIF PTZ -i juhtimine |
||
|
HDMI Signal 70m HDBaseT saatja-VHBT-HD-70T |
|||
|
|
|||
|
Kasutamiseks HDBaseT sisendkaardi ja 4K HDBaseT sisendkaardiga |
|||
|
sisestage |
1- Way HDMI |
Sisendühendused |
Tüüp A 19- Pin naisühendus |
|
Väljund |
1 - Way HDBASET |
Väljundühendused |
RJ-45 terminalid |
|
Juhtimisliides |
1 kanal IR in, 1 kanal ir välja, 1 kahesuunaline RS232 |
Juhtimisfunktsioonid |
Toetage CEC, IR, RS232 kahesuunalist läbipaistvat edastamist |
|
standard |
HDCP2.2 ja HDMI1.4 standarditele vastavad |
Resolutsioon |
Toetab kuni 3840 × 2160@30Hz |
|
Töötemperatuur |
0 ~ 50 kraadi |
niiskus |
10% ~ 90% |
|
Maksimaalne energiatarve |
14W |
Mõõtmed (MM) |
115L x 109W x 16.2H |
|
Edastuskaugus |
1920×1080P60Hz edastuskaugus kuni 70 meetrit, 3840×2160@30Hz edastuskaugus kuni 40 meetrit |
||
|
muud |
Toetage kahesuunalist PoC funktsiooni ja RS232 püsivara uuendamist |
||
|
HDMI signaali 70 m HDBaseT vastuvõtja-VHBT-HD-70R |
|||
|
|
|||
|
Kasutage koos HDBaseT väljundkaardiga, 4K HDBaseT väljundkaardiga |
|||
|
sisestama |
1 -viisi HDBaset |
Sisendühendused |
Tüüp A 19- Pin naisühendus |
|
Väljund |
1- Way HDMI |
Väljundühendused |
RJ-45 terminalid |
|
Juhtimisliides |
1 kanaliga IR IN, 1 kanaliga IR OUT, 1 kahesuunaline RS232 |
Juhtimisfunktsioonid |
Toetage CEC, IR, RS232 kahesuunalist läbipaistvat edastamist |
|
standard |
HDCP2.2 ja HDMI1.4 standarditele vastavad |
Resolutsioon |
Toetab kuni 3840×2160@30Hz |
|
Töötemperatuur |
0~50 kraadi |
niiskus |
10% ~ 90% |
|
Maksimaalne energiatarve |
14W |
Mõõtmed (MM) |
115L x 109W x 16.2H |
|
Edastuskaugus |
1920×1080P60Hz edastuskaugus kuni 70 meetrit, 3840×2160@30Hz edastuskaugus kuni 40 meetrit |
||
|
muud |
Toetage kahesuunaline POC funktsioon ja RS232 püsivara uuendamine |
||
