Ülevaade

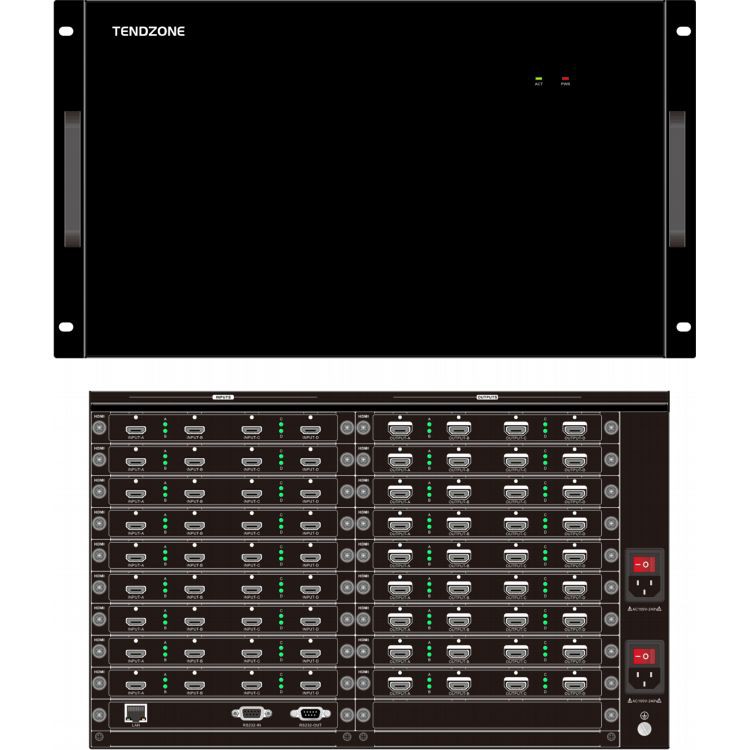

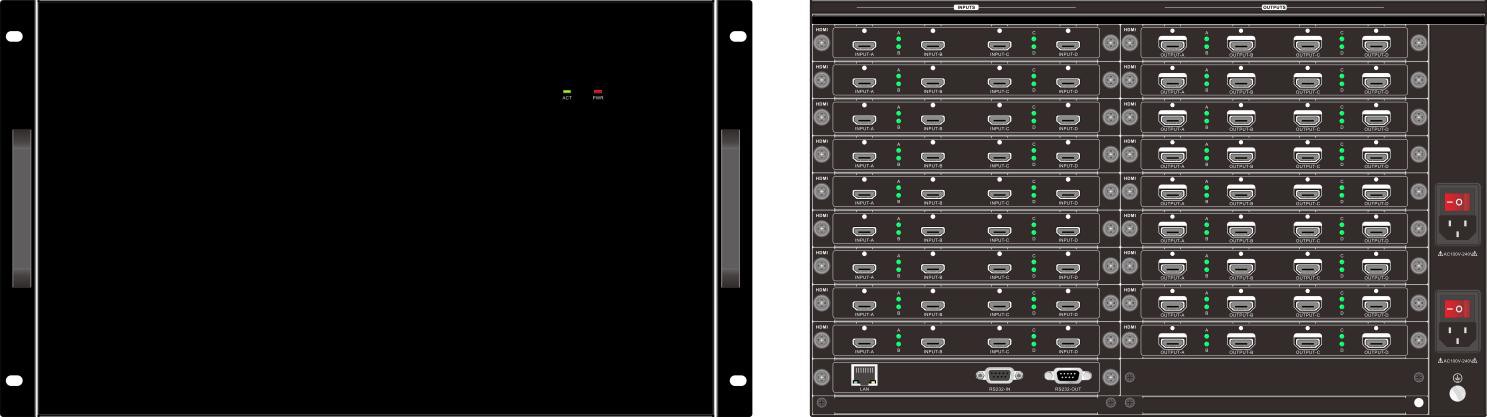

Tendzone VHM{0}}D videoseinakontroller on uue põlvkonna intelligentne pilditöötlusseade, mille meie ettevõte on äsja turule toonud. Puhas riistvaraline FPGA disainiarhitektuur toetab mitme kanaliga täis-HD-signaalide akendamist, superpositsiooni ja rändlust kuvamist; see ei saa mitte ainult kuvada dünaamilist pilti mitmel ekraanil, vaid kuvada ka mitu dünaamilist pilti ühel ekraanil, et saavutada mitme akna splaissimise funktsioon; pildil on üliväike latentsusaeg, diskreetsus puudub ja kaadrikadu pole, saavutades täiusliku pildiesitluse.

See on spetsiaalselt loodud sündmusteks, mis nõuavad mitme videopildi kvaliteetset kuvamist, ja sobib erinevatele tööstusharudele, nagu turvaseire, sõjaväe juhtimine, haridus ja teadusuuringud, valitsusasutused, teabe avaldamine, reklaamimeedia, näitused, kodumasinate müük, etendused ja meelelahutus jne.

Omadused

FPGA täielik riistvara arhitektuur, moodulkujundus, hübriidpistikprogrammi struktuur, manustatud opsüsteem ja suurepärase pilditöötluse jõudlus;
Toetage sujuvat ristlülitamist, ilma musta ekraanita, kinnijäänud ekraanita, värinata, rebenemiseta jne vahetamise ajal;
Toetage LCD ja LED suure ekraani splaissimist;
Toetage mitut signaalvormi sisendit, 4K@60Hz HDMI/DP sisend, 4K@30Hz HDMI, 4K@30Hz DP, 2K@60Hz HDMI, DVI, VGA, VGA, CVBS, SDI;
Toetab väljundit mis tahes eraldusvõimega. 4K väljundkaart toetab maksimaalset eraldusvõimet 4096x2160@30, maksimaalselt 4096 pikslit ja maksimaalselt 3840 pikslit . 2K väljundkaart toetab maksimaalset eraldusvõimet 1920x1200@60, maksimaalselt 2560 pikslit ja maksimaalselt 1920 pikslit.
Juhtimisrežiim: veeb, RS232 jadaport ja LAN -port;
Jadapordi käsud võivad realiseerida stseeni helistamist, stseeni salvestamist, stseeni tsüklit, signaali vahetamist, päringu ja IP seadistust jne.
Toetage sisendsignaali allika OSD kohandatud tähemärkide kuvamise funktsiooni, saate määrata tähemärgi fondi, suuruse, värvi, läbipaistvuse, asukoha jne.
Toetage veebikontrolli, toetage arvuteid, mobiiltelefone, tahvelarvuteid ja muid süsteemi juhtimisseadmeid ning ühilduvad mitme brauseriga. Veebikasutaja liidese kaudu saab realiseerida signaaliplaadi ühenduse tuvastamise, signaalide vahetamise, stseenide kokkuhoiu, stseenide salvestamise, stseenide küsitluse, veebipõhise uuendamise haldamise, tehase lähtestamise jms (täiustatud juhtimiskaart);
Tugi sisendallika signaali eelvaade ja suure ekraaniga pildi kaja kuvamine (täiustatud juhtkaart);
Toetage keritavat subtiitrite kuva ja ülikõrglahutusega taustakaardikuva (täiustatud juhtimiskaart);
Toetab kõigi sisendsignaalide reaalajas tuvastamist, muutes kasutajatel hõlpsaks sisendsignaalide juurdepääsu oleku jälgimise ja tuvastamise;
Toetab suvalist akende avamist, ülekatet, rändlust, piltide jagamist, suumimist, venitamist ja lõikamist;
Toetab pilt-pildis kuva, kujutise ülekatte kuva, mitme ekraani ühe ekraaniga kuva ja suure ekraani splaissimise funktsioone;
Kihi tellimuse ja atribuutide seadeid saab realiseerida hostiarvutitarkvara kaudu;
Väljundekraan toetab kuni 8 akent ühel ekraanil;
Üks sisendallikas toetab suvalist akendamist;
Sisend- ja väljundlauad toetavad kuuma vahetust;
Tugi stseeni säästmine, stseeni kutsumine, stseeni eelvaade ja stseenide küsitlus;
Toetage splaissimise konfiguratsiooni importi ja eksporti;
Toetab signaaliallika mis tahes asendi kärpimist ja kuvamist ning sama signaal võib toetada nelja kärpimist;
Toetage eelseadistatud akna avamise režiimi ja paindlikku helistamist;
Toetab kogu masina veebipõhist uuendamist, hõlbustades hooldust ja kapitaalremonti.

Kuum tags: 18 kaardi hübriidmooduli videoseinakontroller, Hiina 18 kaardi hübriidmooduli videoseinakontrolleri tootjad, tarnijad, tehas

SPETSIFIKATSIOONID

Üldine esinemine
Šassii tehnilised andmed	6 U
Sisendkaardi pesa	9
Väljundkaardi pesa	9
Maksimaalne sisendkanalite arv	36
Maksimaalne väljundkanalite arv	36
Sisendravim	Suurim eraldusvõime toetatud on 3840 × 2160@ 60Hz
Väljundi eraldusvõime	Maksimaalne toetatud eraldusvõime 4096x2160@30 Hz
Windowsi arv	Üks ekraan toetab kuni 8 ekraani

Sisend
1 HDMI/1 DP (Valige üks)	Toetab HDMI 2.0 , toetab DP1.2 , ühildub HDCP-ga , eraldusvõime toetab 40962160@60Hz ja 38402160@60Hz
2-kanali DP	Toetab DP1.1, eraldusvõime toetab 4096*2160@30Hz ja 3840X2160@30 ,
2- kanal HDMI	Toetage HDMI 1.4, ühildub HDCP -ga, eraldusvõime toetab 40962160@30Hz ja 38402160@30Hz
4-kanali HDMI	Toetage HDMI 1.3, ühildub HDCP -ga, eraldusvõime toetab 1920 x 1200 @60Hz
4- kanal DVI	DVI ühildub HDMI-ga, toetab HDCP standardit ja toetab eraldusvõimet 1920 x 1200 @ 60Hz ,
4- kanal VGA	VGA signaali standard, eraldusvõime toetab 1920x1080p @60Hz ,
4-kanali SDI	Ühildub HD-SDI, 3G SDI, SD I, eraldusvõime toetab 1920x1080p @60Hz
4-kanali CVBS	CVBS signaali formaat, eraldusvõime toetab PAL: 720x576I, NTSC: 720x480I
Põhiline juhtimiskaart	Toetage kohalikku loogilist juhtimist, 232 juhtimist, nagu akna avamine, rändlus jne. 2. Toetage RS232 kiiret keskjuhtimist 3. tugi RS232 silmuse juhtimine
Täiustatud juhtimiskaart	Baaskaart, subtiitrid, kaja (8 kanalit), eelvaade, veebifunktsioonid ühes, sealhulgas versiooni juhtimiskaardi funktsioon

Väljund
Dvi	DVI ühildub HDMI -ga, maksimaalse eraldusvõimega 1920x1200 @60Hz , tugi 1920×1200@60Hz
HDMI	Ühildub HDMI, DVI-D, tugi HDMI 1.3, eraldusvõime kuni 1920x1200 @60Hz , Resolutsioon toetab HDMI 1.3 , tugi 1920 × 1200@60Hz
4k HDMI	Videosignaali vorming toetab HDMI 1.4 ja maksimaalne eraldusvõime toetab 4096x2160@30Hz

Oseal
Šassii struktuur	2 pesa sisendkanalite jaoks, 3 pesa väljundkanalite jaoks
Šassii suurus (MM)	436.6 ( W ) x 88.0 ( H ) x 320 ( D )
Kaal (kg)	5.8
Energiatarve (W)	2 5
toiteallikas	Kahekordne toiteallikas, 100V ~ 240V AC, 50/60Hz
Kontrolli
RS232 juhtimine	DB9 jadapordi liides
TCP/IP juhtimine	TCP/IP protokollile vastavus

Hdmi2. 0 sisendkaart - vmh -1 i -hd -4 k

311

Toetage HDMI2.{1}}, ühildub HDCP-ga, toetab DP1.2

Maksimaalne sisendi eraldusvõime 3840x2160 @60Hz

Üks sisendsignaal toetab suvalist akendamist

Toetage sisendsignaali märgi ülekatte funktsiooni

Manustatud EDID halduse tehnoloogia abil toetage DDC Control

Power-Off Salvestamisfunktsiooniga

Dual 4K DP sisendkaart-VMH -2 i-dp -4 k

312

Toetage DP1.1, ühildub HDCP-ga

Maksimaalne sisenderaldusvõime 3840x2160 @ 30Hz

Üks sisendsignaal toetab suvalist akendamist

Toetage sisendsignaali märgi ülekatte funktsiooni

Sisseehitatud EDID haldustehnoloogia abil saate toetada DDC juhtimist

Power-Off Salvestamisfunktsiooniga

Kahe 4K HDMI sisendkaart – VMH-2I-HD-4K

313

Toetage HDMI-, DVI-D-signaalivorminguid, toetage HDMI-standardeid, ühilduvad HDCP-ga

Maksimaalne sisend eraldusvõime 3840x2160 @ 30Hz

Üks sisendsignaal toetab suvalist akendamist

Toetage sisendsignaali märgi ülekatte funktsiooni

Sisseehitatud EDID haldustehnoloogia abil saate toetada DDC juhtimist

Power-Off Salvestamisfunktsiooniga

Nelja kanaliga HDMI-sisendkaart-VMH-4I-HD

314

Toetage HDMI, DVI-D signaali vorminguid, tugi HDMI standardeid, ühilduvad HDCP-ga

Maksimaalne sisend eraldusvõime 1920x1200 @60Hz

Üks sisendsignaal toetab suvalist akendamist

Toetage sisendsignaali tähemärgi ülekatte funktsioon

Sisseehitatud EDID haldustehnoloogia abil saate toetada DDC juhtimist

Toite väljalülitamise säästufunktsiooniga

Quad DVI sisendkaart-VMH-4I-DV

315

Toetage HDMI-, DVI-D-signaalivorminguid, toetage HDMI1.3, ühilduvad HDCP-ga

Maksimaalne sisendresolutsioon 1920x1200 @60Hz

Üks sisendsignaal toetab suvalist aknat

Toetage sisendsignaali märgi ülekatte funktsiooni

Manustatud EDID halduse tehnoloogia abil toetage DDC Control

Toite väljalülitamise säästufunktsiooniga

Quad VGA sisendkaart-VMH -4 i-vg

316

Toetage VGA signaali vormingut

Maksimaalne sisenderaldusvõime 1920x1080 @60Hz

Üks sisendsignaal toetab suvalist akendamist

Toetage sisendsignaali märgi ülekatte funktsiooni

Sisseehitatud EDID haldustehnoloogia abil saate toetada DDC juhtimist

Power-Off Salvestamisfunktsiooniga

Nelja kanaliga SDI-sisendkaart-VMH-4I-SD

317

Toetage SDI-signaali vormingut, sisend- ja väljundsignaali edastuskaugust kuni 100 m

Maksimaalne sisenderaldusvõime 1920x1080 @60Hz

Üks sisendsignaal toetab suvalist akendamist

Toetage sisendsignaali tähemärgi ülekatte funktsioon

Manustatud EDID halduse tehnoloogia abil toetage DDC Control

Power-Off Salvestamisfunktsiooniga

Nelja kanaliga CVBS sisendkaart-VMH -4 i-AV

318

Toetage CVBS-signaalivormingut, adaptiivset PAL-i ja NTSC-d

Tugirežiimi PAL: 720x576i, NTSC: 720x480i

Üks sisendsignaal toetab suvalist aknat

Toetage sisendsignaali tähemärgi ülekatte funktsioon

Manustatud EDID halduse tehnoloogia abil toetage DDC Control

Power-Off Salvestamisfunktsiooniga

Quad DVI helisisendkaart-VMH-4I-DVA

319

4-viis DVI sisendsignaal (DVI liides koos heliga)

Pistik: DVI-I emasport

Tavaline töötav energiatarve: 7,1W

Videosignaali vorming: ühildub HDMI, DVI-D-ga

Standard: tugi HDMI1.3, ühildub HDCP -ga

Sisendi eraldusvõime: kuni 1920x1200 @60Hz

Helisignaali formaat: sisseehitatud heli toetab PCM-, Dobly Digital-, DTS-, DTS-HD-vorminguid

Nelja kanaliga HDMI helisisendikaart-VMH -4 i-hda

321

4-kanali HDMI-sisendsignaal, 4-kanali analoogne manustatud helisignaal

Pistik: A-tüüpi 19-kontaktiga, Phoenixi heliliides

Tavaline töötav energiatarve: 9W

Videosignaali formaat: ühildub HDMI, DVI-D

Standard: tugi HDMI1.3, ühildub HDCP -ga

Sisendi eraldusvõime: kuni 1920x1200 @60Hz

Helisignaali vorming: manustatud heli toetab PCM-i, Dobly Digital, DTS, DTS-HD-vorminguid; Väline heli toetab PCM -vormingut, PCM 48KHz

Nelja kanaliga IP dekodeerimine Card-VMH -4 i-IP

322

1 RJ45 sisendliides, toetab H.264/H.265/RTSP/RTP standardprotokolli dekodeerimist; 1 2K HDMI-sisend

RJ45 toetab 3840*2160@30 eraldusvõime dekodeerimist; HDMI toetab kuni 1920*1200 eraldusvõime sisendit

Toetab turul olevate peavoolutootjate (Hikvision, Dahua jne) juurdepääsu võrgukaameratele; Toetab 1- kanal 4k30Hz, või 2- kanal 4K@24Hz, või 4- kanal 1080p@60Hz või 9- kanal 1080p@25Hz või 16- kanal 720p @25Hz või 32- kanal D1 dekodeerimise võrgusignaali dekodeerimine ja seina kuvamine

Toetab mitut ekraaniekraani, sealhulgas 1 ekraan, 4 ekraani, 9 ekraani, 16 ekraani, 36 ekraani ja kohandatud lõhesid

Toetage ONVIF, RTSP ja muid võrgu voogesituse protokolle

Toetab akna täitmiseks mis tahes videovoogu suurendamist

Toetage ühe sisendsignaali Toetage suvalist akendamist

Toetage võrgukaamerate PTZ -i juhtimist

Neljakanaliline sõltumatu heliväljundi kaart-VMH -4 O-AD

323

4- kanal Phoenix Terminali analoogheli väljund

Pistik: 3-pin pistikklemm

Väljundport: 4- Way Auido väljundport

Toetage seotud videoseina sõltumatut helivahetust või grupi sünkroonset ümberlülitamist

Toetage väljundi mahu reguleerimine

Toetage stseeni salvestamist ja helistamist

Toetage PCM-helivormingut, heli diskreetimissagedus on 48 kHz

Sisendterminal toetab manustatud või välist heli

Väljalülitatud mälufunktsiooniga

Quad DVI väljundkaart (kaks kihti) – VMH-4O-DV

324

Toetage DVI-, HDMI-signaalivorminguid

Maksimaalne väljundi eraldusvõime on 1920x1200 @60Hz ja toetab kohandatud väljundi eraldusvõimet

Väljundi ekraan toetab mitmeid funktsioone, näiteks splaissimine, jagamine, ülekatted, suumimine, venitamine, lõikamine, pilt-pilt, rändlus jne.

Väljund väline ühe ekraanikuvaga toetab kuni 2 kuvade akent

Väljalülitatud mälufunktsiooniga

Nelja kanaliga HDMI väljundkaart (kaks kihti) -vmh -4 O- HD

325

Toetage DVI, HDMI signaali vorminguid

Maksimaalne väljundi eraldusvõime on 1920x1200 @60Hz ja toetab kohandatud väljundi eraldusvõimet

Väljundekraan toetab mitmeid funktsioone, nagu splaissimine, poolitamine, katmine, suumimine, venitamine, lõikamine, pilt pildis, rändlus jne.

Väljundvälise ühe kuvariga ekraan toetab kuni 2 ekraaniakent

Väljalülitatud mälufunktsiooniga

Dual 4K HDMI väljundkaart (kaks kihti) -vmh -2 o -hd -4 k

326

Toetage DVI, HDMI signaali vorminguid

Maksimaalne väljundresolutsioon toetab kuni 4096x2160@30Hz ja kohandatud väljunderaldusvõimet

Väljundi ekraan toetab mitmeid funktsioone, näiteks splaissimine, jagamine, ülekatted, suumimine, venitamine, lõikamine, pilt-pilt, rändlus jne.

Väljund väline ühe ekraanikuvaga toetab kuni 2 kuvade akent

Mälufunktsiooni abil

Kahe kanaliga DVI väljundkaart (neli kihti) – VMH-2O-DV

327

2-suunaline DVI väljundsignaal

Pistik: DVI-I emasport

Tavaline töötav energiatarve: 8,8W

Videosignaali vorming: DVI ühildub HDMI -ga

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels)

Kihi valik: tugi 4 2 k signaali kihid või 2 4 k@30 signaali kihid või 1 4 k@60 signaalkiht

Kahe kanaliga HDMI-väljundkaart (neli kihti) -VMH-2O-HD

328

2-suunaline HDMI-väljundsignaal;

Pistik: tüüp A 19- pin emane;

Normaalne töövõimsus: 8,8W;

Videosignaali formaat: ühildub HDMI, DVI-D;

Standardne: tugi HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Ühe kanaliga DVI väljundkaart (kaheksa kihti) -VMH-1O-DV

329

1-kanali DVI väljundsignaal;

Pistik: DVI-I naissadam;

Normaalne töövõimsus: 8,8W;

Videosignaali formaat: HDMI-ga ühilduv DVI;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Kihi valik: toetage 8-kanali 2K signaalikihte või 4-kanali 4K@30 signaalikihte või 2-kanali 4K@60 signaalikihte;

Ühe kanaliga HDMI väljundkaart (kaheksa kihti) -vmh -1 O-HD

331

1 HDMI väljundsignaal;

Pistik: A-tüüpi 19-pin emane;

Tavaline töötav energiatarve: 8,8W;

Videosignaali formaat: ühildub HDMI, DVI-D;

Standardne: tugi HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

Põhiversiooni juhtimiskaart - VMH-CC-DE

332

Toetage kohalikku loogilist juhtimist, nagu akna avamine, rändlus jne.

Toetage RS232 Kiire keskkontroll

Toetage RS232 silmuse juhtimist

Täiustatud juhtimiskaart -VMH-CC-AE

333

Toetage kohalikku loogikakontrolli, näiteks akna avamine, rändlus jne.

Toetage RS232 Kiire keskkontroll

Toetage RS232 silmuse juhtimist

Toetage kõrglahutusega aluskaarti

Toetage subtiitrite kerimist

Toetage eelvaate kaja

Sisseehitatud WEB-i inimese ja arvuti interaktsiooni liidese juhtimine, humaniseeritud disain, toetab arvuteid, mobiiltelefone, tahvelarvuteid ja muid süsteemijuhtimisseadmeid ning ühildub mitme brauseriga, muutes töö mugavamaks

WEB-kasutajaliidese kaudu saab teostada signaalplaadi ühenduse tuvastamist, signaali ümberlülitamist, signaali eelvaadet, stseenikutset, stseeni salvestamist, stseeni küsitlust, veebipõhise versiooniuuenduse haldust, tehase lähtestamist jne.

Multifunktsionaalne keskkonnakontroll-kaart-VMH-IO-FDE

334

Signaaliliides: 1 3-pin Phoenixi RS485 liides, 1 pistik RS232, 1 IR IN vastuvõtja, 1 IR OUT 3,5 mm liides, 2 IO 3-pin Phoenixi liidest, 1 RJ45 liides, 1 lähtestamisnupp

Toetab mitme pordiprotokolli edastamist üksteisele; Toetab võrku jadapordi, seeriapordi võrku, võrku võrku, IO -sse võrguseeria, infrapunakontrolli, infrapunaõpet

Toetage mitut baudi määra

Iga port võib toetada kuni 30 paketi edastamist

Väljundjuhtimise edastamine, saab juhtida mitmesuguseid välisseadmeid, saab välja töötada oma liidese

Toetage infrapunaõpet

Toite väljalülitamise säästufunktsiooniga
