Ülevaade
Tendzone VHM{0}}D videoseinakontroller on uue põlvkonna intelligentne pilditöötlusseade, mille meie ettevõte on äsja turule toonud. Puhas riistvaraline FPGA disainiarhitektuur toetab mitme kanaliga täis-HD-signaalide akendamist, superpositsiooni ja rändlust kuvamist; see ei saa mitte ainult kuvada dünaamilist pilti mitmel ekraanil, vaid kuvada ka mitu dünaamilist pilti ühel ekraanil, et saavutada mitme akna splaissimise funktsioon; pildil on üliväike latentsusaeg, diskreetsus puudub ja kaadrikadu pole, saavutades täiusliku pildiesitluse.
See on spetsiaalselt loodud sündmusteks, mis nõuavad mitme videopildi kvaliteetset kuvamist, ja sobib erinevatele tööstusharudele, nagu turvaseire, sõjaväe juhtimine, haridus ja teadusuuringud, valitsusasutused, teabe avaldamine, reklaamimeedia, näitused, kodumasinate müük, etendused ja meelelahutus jne.
Omadused
- Täielik riistvaraline FPGA-arhitektuur, modulaarne disain, hübriidlisandstruktuur, manustatud operatsioonisüsteem puudub ja suurepärane pilditöötlusjõudlus;
- Toetage sujuvat ristlülitamist, ilma musta ekraanita, kinnijäänud ekraanita, värinata, rebenemiseta jne vahetamise ajal;
- Toetage LCD ja LED suure ekraani splaissimist;
- Toetage mitme signaalivormingu sisendit, 4K@60Hz HDMI/DP sisendit, 4K@30Hz HDMI, 4K@30Hz DP, 2K@60Hz HDMI, DVI, VGA, CVBS, SDI;
- Toetab väljundit mis tahes eraldusvõimega. 4K väljundkaart toetab maksimaalset eraldusvõimet 4096x2160@30, maksimaalselt 4096 pikslit ja maksimaalselt 3840 pikslit . 2K väljundkaart toetab maksimaalset eraldusvõimet 1920x1200@60, maksimaalselt 2560 pikslit ja maksimaalselt 1920 pikslit.
- Juhtimisrežiim: WEB, RS232 jadaport ja LAN-port;
- Jadapordi käsud võivad realiseerida stseeni helistamist, stseeni salvestamist, stseeni tsüklit, signaali vahetamist, päringu ja IP seadistust jne.
- Toetage sisendsignaali allikas OSD kohandatud tähemärgi kuvamisfunktsioon, saate seadistada tähemärgi fondi, suuruse, värvi, läbipaistvuse, positsiooni jne.
- Toetage veebijuhtimist, toetage arvuteid, mobiiltelefone, tahvelarvuteid ja muid süsteemijuhtimisseadmeid ning ühilduvad mitme brauseriga. WEB-kasutajaliidese kaudu saab teostada signaalplaadi ühenduse tuvastamist, signaali ümberlülitamist, stseenikõnet, stseeni salvestamist, stseeni küsitlust, veebipõhise uuendamise haldust, tehase lähtestamist jne (täiustatud juhtimiskaart);
- Toetage sisendallika signaali eelvaadet ja suure ekraaniga pildi kajakuva (täiustatud juhtimiskaart);
- Toetage keritavat subtiitrite kuva ja ülikõrglahutusega taustakaardikuva (täiustatud juhtimiskaart);
- Toetab kõigi sisendsignaalide reaalajas tuvastamist, muutes kasutajatel hõlpsaks sisendsignaalide juurdepääsu oleku jälgimise ja tuvastamise;
- Toetab akende suvalist avamist, ülekatteid, rändlust, lõhestamist, suumimist, venitamist ja lõikamist;
- Toetab pilt-pildis kuva, kujutise ülekatte kuva, mitme ekraani ühe ekraaniga kuva ja suure ekraani splaissimise funktsioone;
- Ülekatteakna kihtide järjestust ja atribuutide sätteid saab realiseerida hostarvuti tarkvara kaudu;
- Väljundi kuva ekraan toetab ühe ekraaniga kuni 8 akent;
- Üks sisendallikas toetab suvalist akendamist;
- Sisend- ja väljundplaadid toetavad kuumvahetust;
- Toetage stseeni salvestamist, stseeni helistamist, stseeni eelvaadet ja stseeni küsitlust;
- Toetage splaissimise konfiguratsiooni importi ja eksporti;
- Toetab signaaliallika mis tahes asendi kärpimist ja kuvamist ning sama signaal võib toetada nelja kärpimist;
- Toetage eelseadistatud akna avamise režiimi ja paindlikku helistamist;
- Toetab kogu masina veebipõhist uuendamist, hõlbustades hooldust ja kapitaalremonti.
Kuum tags: 9 kaardiga modulaarne videoseinakontroller, Hiina 9 kaardiga modulaarse videoseinakontrolleri tootjad, tarnijad, tehas
SPETSIFIKATSIOONID
|
Üldine jõudlus |
|
|
Šassii tehnilised andmed |
3 U |
|
Sisendkaardi pesa |
3 |
|
Väljundkaardi pesa |
6 |
|
Maksimaalne sisendkanalite arv |
12 |
|
Maksimaalne väljundkanalite arv |
24 |
|
Sisenderaldusvõime |
Suurim toetatud eraldusvõime on 3840×2160@60Hz |
|
Väljundi eraldusvõime |
Maksimaalne toetatud eraldusvõime 4096x2160@30 Hz |
|
Akende arv |
Üks ekraan toetab kuni 8 ekraani |
|
Sisend |
|
|
1 HDMI/1 DP (Valige üks) |
Toetab HDMI 2.0 , toetab DP1.2 , ühildub HDCP-ga , eraldusvõime toetab 4096*2160@60Hz ja 3840*2160@60Hz |
|
2-kanali DP |
Toetab DP1.1, eraldusvõime toetab 4096*2160@30Hz ja 3840X2160@30 , |
|
2- kanal HDMI |
Toetage HDMI 1.4, ühildub HDCP-ga, eraldusvõime toetab 4096*2160@30Hz ja 3840*2160@30Hz |
|
4-kanali HDMI |
Toetage HDMI 1.3, ühildub HDCP-ga, eraldusvõime toetab 1920 x 1200 @ 60Hz |
|
4-kanali DVI |
DVI ühildub HDMI-ga, toetab HDCP standardit ja toetab eraldusvõimet 1920 x 1200 @ 60Hz , |
|
4-kanali VGA |
VGA signaali standard, eraldusvõime toetab 1920x1080p @60Hz , |
|
4-kanali SDI |
Ühildub HD-SDI, 3G SDI, SD I-ga, eraldusvõime toetab 1920x1080P @60Hz |
|
4-kanali CVBS |
CVBS signaali formaat, eraldusvõime toetab PAL: 720x576I, NTSC: 720x480I |
|
Põhiline juhtimiskaart |
Toetage kohalikku loogilist juhtimist, 232 juhtimist, nagu akna avamine, rändlus jne. 2. Toetage RS232 kiiret keskjuhtimist 3. Toetage RS232 silmuse juhtimist |
|
Täiustatud juhtimiskaart |
Põhikaart, subtiitrid, kaja (8 kanalit), eelvaade, veebifunktsioonid ühes, sealhulgas baasversiooni juhtimiskaardi funktsioon |
|
Väljund |
|
|
DVI |
DVI ühildub HDMI-ga, maksimaalse eraldusvõimega 1920x1200 @60Hz , tugi 1920 × 1200@60Hz |
|
HDMI |
Ühildub HDMI, DVI-D-ga, toetab HDMI 1.3, eraldusvõime kuni 1920x1200 @60Hz , eraldusvõime toetab HDMI 1.3 , tugi 1920×1200@60Hz |
|
4k HDMI |
Videosignaali vorming toetab HDMI 1.4 ja maksimaalne eraldusvõime toetab 4096x2160@30Hz |
|
Oseal |
|
|
Šassii struktuur |
2 pesa sisendkanalite jaoks, 3 pesa väljundkanalite jaoks |
|
Šassii suurus (mm) |
436.6 ( W ) x 88.0 ( H ) x 320 ( D ) |
|
kaal (kg) |
5.8 |
|
Energiatarve (W) |
2 5 |
|
toiteallikas |
Kahekordne toiteallikas, 100V ~ 240V AC, 50/60Hz |
|
Kontrolli |
|
|
RS232 juhtimine |
DB9 jadapordi liides |
|
TCP/IP juhtimine |
Ühildub TCP/IP protokolliga |
|
Hdmi2. 0 sisendkaart - vmh -1 i -hd -4 k |
|
|
|
Toetage HDMI2.{1}}, ühildub HDCP-ga, toetab DP1.2 |
|
Maksimaalne sisenderaldusvõime 3840x2160 @60Hz |
|
Üks sisendsignaal toetab suvalist akendamist |
|
Toetage sisendsignaali märgi ülekatte funktsiooni |
|
Sisseehitatud EDID haldustehnoloogia abil saate toetada DDC juhtimist |
|
Toite väljalülitamise säästufunktsiooniga |
|
Kahe 4K DP sisendkaart-VMH-2I-DP-4K |
|
|
|
Toetage DP1.1, ühildub HDCP-ga |
|
Maksimaalne sisenderaldusvõime 3840x2160 @ 30Hz |
|
Üks sisendsignaal toetab suvalist akendamist |
|
Toetage sisendsignaali märgi ülekatte funktsiooni |
|
Sisseehitatud EDID haldustehnoloogia abil saate toetada DDC juhtimist |
|
Toite väljalülitamise säästufunktsiooniga |
|
Kahe 4K HDMI sisendkaart – VMH-2I-HD-4K |
|
|
|
Toetage HDMI-, DVI-D-signaalivorminguid, toetage HDMI-standardeid, ühilduvad HDCP-ga |
|
Maksimaalne sisenderaldusvõime 3840x2160 @ 30Hz |
|
Üks sisendsignaal toetab suvalist akendamist |
|
Toetage sisendsignaali märgi ülekatte funktsiooni |
|
Manustatud EDID halduse tehnoloogia abil toetage DDC Control |
|
Toite väljalülitamise säästufunktsiooniga |
|

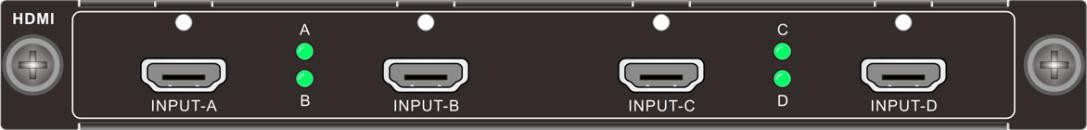

Nelja kanaliga HDMI-sisendkaart-VMH-4I-HD |
|
|
|
Toetage HDMI-, DVI-D-signaalivorminguid, toetage HDMI-standardeid, ühilduvad HDCP-ga |
|
Maksimaalne sisendresolutsioon 1920x1200 @60Hz |
|
Üks sisendsignaal toetab suvalist akendamist |
|
Toetage sisendsignaali märgi ülekatte funktsiooni |
|
Sisseehitatud EDID haldustehnoloogia abil saate toetada DDC juhtimist |
|
Power-Off Salvestamisfunktsiooniga |
|
Quad DVI sisendkaart-VMH-4I-DV |
|
|
|
Toetage HDMI-, DVI-D-signaalivorminguid, toetage HDMI1.3, ühilduvad HDCP-ga |
|
Maksimaalne sisendresolutsioon 1920x1200 @60Hz |
|
Üks sisendsignaal toetab suvalist aknat |
|
Toetage sisendsignaali märgi ülekatte funktsiooni |
|
Sisseehitatud EDID haldustehnoloogia abil saate toetada DDC juhtimist |
|
Toite väljalülitamise säästufunktsiooniga |
|

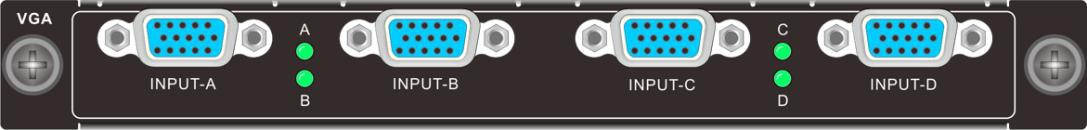

Quad VGA sisendkaart-VMH-4I-VG |
|
|
|
Toetage VGA-signaali vormingut |
|
Maksimaalne sisenderaldusvõime 1920x1080 @60Hz |
|
Üks sisendsignaal toetab suvalist akendamist |
|
Toetage sisendsignaali märgi ülekatte funktsiooni |
|
Sisseehitatud EDID haldustehnoloogia abil saate toetada DDC juhtimist |
|
Toite väljalülitamise säästufunktsiooniga |
|
Nelja kanaliga SDI-sisendkaart-VMH-4I-SD |
|
|
|
Toetage SDI-signaali vormingut, sisend- ja väljundsignaali edastuskaugust kuni 100 m |
|
Maksimaalne sisend eraldusvõime 1920x 1080 @60Hz |
|
Üks sisendsignaal toetab suvalist aknat |
|
Toetage sisendsignaali märgi ülekatte funktsiooni |
|
Sisseehitatud EDID haldustehnoloogia abil saate toetada DDC juhtimist |
|
Toite väljalülitamise säästufunktsiooniga |
|

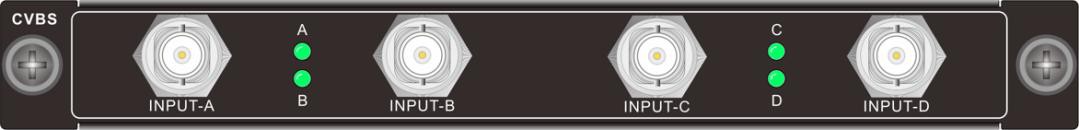

Nelja kanaliga CVBS-sisendkaart-VMH-4I-AV |
|
|
|
Toetage CVBS-signaalivormingut, adaptiivset PAL-i ja NTSC-d |
|
Toetage eraldusvõimet PAL: 720x576I, NTSC: 720x480I |
|
Üks sisendsignaal toetab suvalist akendamist |
|
Toetage sisendsignaali tähemärgi ülekatte funktsioon |
|
Sisseehitatud EDID haldustehnoloogia abil saate toetada DDC juhtimist |
|
Toite väljalülitamise säästufunktsiooniga |
|
Quad DVI helisisendkaart-VMH-4I-DVA |
|
|
|
4-viis DVI sisendsignaal (DVI liides koos heliga) |
|
Pistik: DVI-I emasport |
|
Normaalne töövõimsus: 7,1 W |
|
Videosignaali formaat: ühildub HDMI, DVI-D |
|
Standard: toetab HDMI1.3, ühildub HDCP-ga |
|
Sisenderaldusvõime: kuni 1920x1200 @ 60Hz |
|
Helisignaali formaat: sisseehitatud heli toetab PCM-, Dobly Digital-, DTS-, DTS-HD-vorminguid |
|

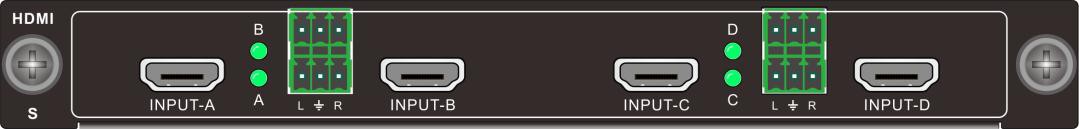

Nelja kanaliga HDMI-heli sisendkaart-VMH-4I-HDA |
|
|
|
4-kanali HDMI-sisendsignaal, 4-kanali analoogne manustatud helisignaal |
|
Pistik: A-tüüpi 19-kontaktiga, Phoenixi heliliides |
|
Normaalne töövõimsus: 9W |
|
Videosignaali formaat: ühildub HDMI, DVI-D |
|
Standard: toetab HDMI1.3, ühildub HDCP-ga |
|
Sisendi eraldusvõime: kuni 1920x1200 @60Hz |
|
Helisignaali formaat: sisseehitatud heli toetab PCM-, Dobly Digital-, DTS-, DTS-HD-vorminguid; väline heli toetab PCM-vormingut, PCM 48KHz |
|
Nelja kanaliga IP-dekodeerimiskaart-VMH-4I-IP |
|
|
|
1 RJ45 sisendliides, toetab H.264/H.265/RTSP/RTP standardprotokolli dekodeerimist; 1 2K HDMI-sisend |
|
RJ45 toetab 3840*2160@30 eraldusvõimega dekodeerimist; HDMI toetab kuni 1920*1200 eraldusvõimega sisendit |
|
Toetab juurdepääsu turul olevate peamiste tootjate võrgukaameratele (Hikvision, Dahua jne); toetab 1-kanalit 4K30Hz või 2-kanalit 4K@24Hz või 4-kanalit 1080P@60Hz või 9-kanalit 1080P@25Hz või 16-kanalit 720P @25Hz või 32-kanali D1 dekodeerimine võrgusignaali dekodeerimine ja seinaekraan |
|
Toetab mitut ekraaniekraani, sealhulgas 1 ekraan, 4 ekraani, 9 ekraani, 16 ekraani, 36 ekraani ja kohandatud lõhesid |
|
Toetage ONVIF-i, RTSP-d ja muid võrgu voogedastusprotokolle |
|
Toetab akna täitmiseks mis tahes videovoogu suurendamist |
|
Toetage ühe sisendsignaali Toetage suvalist akendamist |
|
Toetage võrgukaamerate PTZ-juhtimist |
|

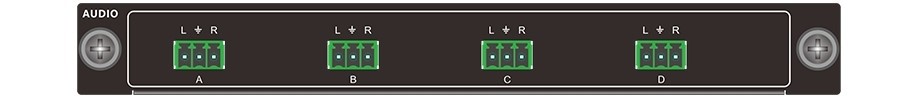

Nelja kanaliga sõltumatu heliväljundkaart-VMH-4O-AD |
|
|
|
4-kanali Phoenixi terminali analoogheliväljund |
|
Pistik: 3- pin pistikprojekti terminal |
|
Väljundport: 4- Way Auido väljundport |
|
Toetage seotud videoseina sõltumatut helivahetust või grupi sünkroonset ümberlülitamist |
|
Toetage väljundi helitugevuse reguleerimist |
|
Toetage stseeni salvestamist ja helistamist |
|
Toetage PCM-helivormingut, heli diskreetimissagedus on 48 kHz |
|
Sisendpesa toetab sisseehitatud või välist heli |
|
Väljalülitatud mälufunktsiooniga |
|
Quad DVI väljundkaart (kaks kihti) – VMH-4O-DV |
|
|
|
Toetage DVI-, HDMI-signaalivorminguid |
|
Maksimaalne väljundresolutsioon on 1920x1200 @60Hz ja toetab kohandatud väljunderaldusvõimet |
|
Väljundekraan toetab mitmeid funktsioone, nagu splaissimine, poolitamine, katmine, suumimine, venitamine, lõikamine, pilt pildis, rändlus jne. |
|
Väljund väline ühe ekraanikuvaga toetab kuni 2 kuvade akent |
|
Väljalülitatud mälufunktsiooniga |
|
Nelja kanaliga HDMI-väljundkaart (kaks kihti) -VMH-4O- HD |
|
|
|
Toetage DVI-, HDMI-signaalivorminguid |
|
Maksimaalne väljundi eraldusvõime on 1920x1200 @60Hz ja toetab kohandatud väljundi eraldusvõimet |
|
Väljundekraan toetab mitmeid funktsioone, nagu splaissimine, poolitamine, katmine, suumimine, venitamine, lõikamine, pilt pildis, rändlus jne. |
|
Väljundvälise ühe kuvariga ekraan toetab kuni 2 ekraaniakent |
|
Väljalülitatud mälufunktsiooniga |
|

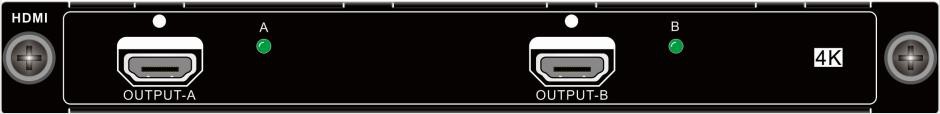

Dual 4K HDMI väljundkaart (kaks kihti) -vmh -2 o -hd -4 k |
|
|
|
Toetage DVI, HDMI signaali vorminguid |
|
Maksimaalne väljundresolutsioon toetab kuni 4096x2160@30Hz ja kohandatud väljunderaldusvõimet |
|
Väljundekraan toetab mitmeid funktsioone, nagu splaissimine, poolitamine, katmine, suumimine, venitamine, lõikamine, pilt pildis, rändlus jne. |
|
Väljundvälise ühe kuvariga ekraan toetab kuni 2 ekraaniakent |
|
Väljalülitatud mälufunktsiooniga |
|
Kahe kanaliga DVI väljundkaart (neli kihti) – VMH-2O-DV |
|
|
|
2-suunaline DVI väljundsignaal |
|
Pistik: DVI-I emasport |
|
Normaalne töövõimsus: 8,8 W |
|
Videosignaali formaat: DVI-ühilduv HDMI-ga |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels) |
|
Kihi valik: toetage 4 2K signaalikihti või 2 4K@30 signaalikihti või 1 4K@60 signaalikihti |
|

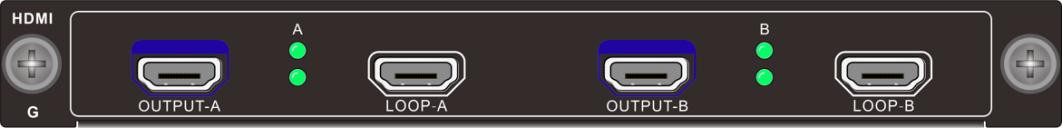

Kahe kanaliga HDMI-väljundkaart (neli kihti) -VMH-2O-HD |
|
|
|
2-suunaline HDMI-väljundsignaal; |
|
Pistik: A-tüüpi 19-pin emane; |
|
Normaalne töövõimsus: 8,8W; |
|
Videosignaali formaat: ühildub HDMI, DVI-D; |
|
Standardne: tugi HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Ühe kanaliga DVI väljundkaart (kaheksa kihti) -VMH-1O-DV |
|
|
|
1-kanali DVI väljundsignaal; |
|
Pistik: DVI-I emasport; |
|
Normaalne töövõimsus: 8,8W; |
|
Videosignaali formaat: HDMI-ga ühilduv DVI; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Kihi valik: toetage 8-kanali 2K signaalikihte või 4-kanali 4K@30 signaalikihte või 2-kanali 4K@60 signaalikihte; |
|
Ühe kanaliga HDMI-väljundkaart (kaheksa kihti) -VMH-1O-HD |
|
|
|
1 HDMI väljundsignaal; |
|
Pistik: A-tüüpi 19-pin emane; |
|
Tavaline töötav energiatarve: 8,8W; |
|
Videosignaali vorming: ühildub HDMI, DVI-D-ga; |
|
Standardne: tugi HDMI1.3; |
|
The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels); |
|
Põhiversiooni juhtimiskaart - VMH-CC-DE |
|
|
|
Toetage kohalikku loogilist juhtimist, nagu akna avamine, rändlus jne. |
|
Toetage RS232 kiiret keskjuhtimist |
|
Toetage RS232 silmuse juhtimist |
|

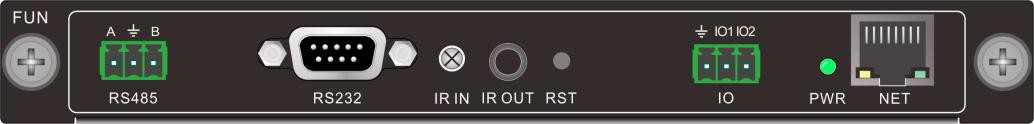

Täiustatud juhtimiskaart -VMH-CC-AE |
|
|
|
Toetage kohalikku loogilist juhtimist, nagu akna avamine, rändlus jne. |
|
Toetage RS232 kiiret keskjuhtimist |
|
Toetage RS232 silmuse juhtimist |
|
Toetage kõrglahutusega aluskaarti |
|
Toetage subtiitreid kerimise |
|
Toetage eelvaate kaja |
|
Sisseehitatud WEB-i inimese ja arvuti interaktsiooni liidese juhtimine, humaniseeritud disain, toetab arvuteid, mobiiltelefone, tahvelarvuteid ja muid süsteemijuhtimisseadmeid ning ühildub mitme brauseriga, muutes töö mugavamaks |
|
WEB-kasutajaliidese kaudu saab teostada signaalplaadi ühenduse tuvastamist, signaali ümberlülitamist, signaali eelvaadet, stseenikutset, stseeni salvestamist, stseeni küsitlust, veebipõhise versiooniuuenduse haldust, tehase lähtestamist jne. |
|
Multifunktsionaalne keskkonnajuhtimiskaart-VMH-IO-FDE |
|
|
|
Signaaliliides: 1 3-pin Phoenixi RS485 liides, 1 pistik RS232, 1 IR IN vastuvõtja, 1 IR OUT 3,5 mm liides, 2 IO 3-pin Phoenixi liidest, 1 RJ45 liides, 1 lähtestamisnupp |
|
Toetab mitme pordiprotokolli edastamist üksteisele; Toetab võrku jadapordi, seeriapordi võrku, võrku võrku, IO -sse võrguseeria, infrapunakontrolli, infrapunaõpet |
|
Toetage mitut andmeedastuskiirust |
|
Iga port toetab kuni 30 paketti edastamist |
|
Väljundi juhtimise edastamine, saab juhtida mitmesuguseid välisseadmeid, saab välja töötada oma liidese |
|
Toetage infrapuna õppimist |
|
Toite väljalülitamise säästufunktsiooniga |
